【導讀】近日，恩智浦發布《基于I3C分布式總線架構的人形機器人靈巧手方案》，展示了這一新興總線技術在機器人領域的創新應用。I3C作為一種改進的串行總線協議，正憑借其卓越性能，為高密度、低功耗、實時通信場景帶來全新解決方案。
技術解析：I3C的核心優勢

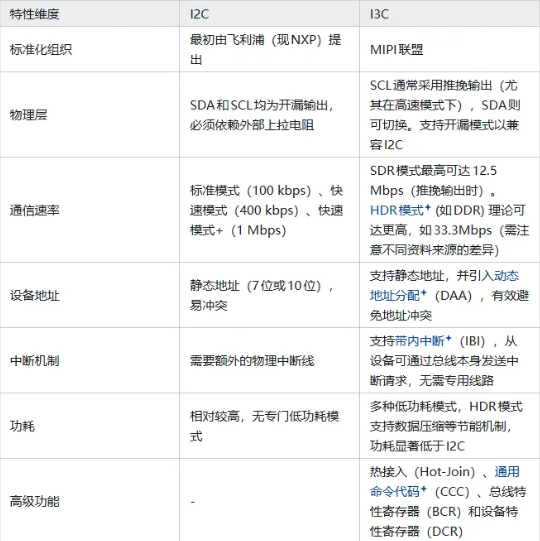

I3C（Improved Inter Integrated Circuit）是由MIPI聯盟標準化的串行總線協議，在傳統I2C基礎上實現了全面升級。它在提升速度、降低功耗、增強功能的同時，保持了向下兼容I2C從設備的能力。
關鍵特性包括：
高速通信能力：標準速率高達12.5 Mbps，超越UART和CAN2.0，在特定條件下支持DDR模式，理論最高可達25Mbps，滿足高分辨率傳感器和實時控制的高帶寬需求。
簡化布線設計：僅需兩根線（SDA + SCL）即可連接多個從設備，顯著減少線束數量，提升模塊化裝配效率。無需外部收發器和高精度晶振，有效節省BOM成本與PCB空間。
動態設備管理：支持動態地址分配，設備啟動時自動識別并獲取動態地址，避免靜態地址沖突。熱插拔（Hot-Join）功能允許在通電狀態下靈活替換模組。
實時事件響應：支持帶內中斷（In-Band Interrupt），設備可通過SDA線直接向主機發送緊急事件信號，無需額外GPIO中斷線，簡化線束并提升響應速度。
可靠信號完整性：采用Push-Pull推挽驅動模式，相比傳統I2C開漏方式，顯著提高信號完整性，有利于延長傳輸距離并增強連接可靠性。

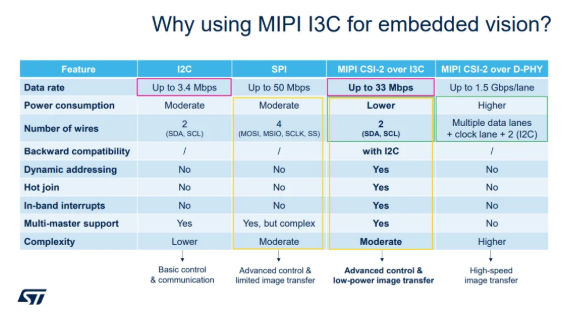

I3C巧妙融合了I2C和SPI的關鍵特性，在保留2線串行接口結構的基礎上，實現了性能的質的飛躍，使工程師能夠在單個設備中連接大量傳感器。
應用實踐：恩智浦的靈巧手解決方案
在機器人靈巧手設計中，傳統分布式電氣架構面臨多重挑戰：每個手指的電機驅動和觸覺傳感器需通過UART或CAN接口與主控MCU通信，存在帶寬限制、線束復雜、PCB空間受限、擴展性差和異步通信等問題。
恩智浦的創新方案采用基于I3C的局部總線拓?fù)浣Y(jié)構：
主控制器：i.MX RT1180雙核MCU（240MHz M33 + 800MHz M7），集成2個I3C接口，支持EtherCAT、CAN-FD等工業協議，單芯片可直驅6個無刷空心杯電機。
手指控制：MCX A132小尺寸MCU，集成I3C接口和16-bit ADC，支持IEC 61508 SIL2功能安全標準，適合手指模塊嵌入。
該架構通過I3C總線連接多個伺服節點與觸覺傳感器，對外通過EtherCAT、CAN、RS485接入機器人系統總線，實現了通信效率的革命性提升。
產業生態：主流廠商的I3C布局
英飛凌：較晚支持I3C，其最新PSOC Edge系列基于Arm Cortex-M55內核，集成Ethos-U55神經網絡處理器，具備強大硬件安全功能和豐富連接選項，支持Wi-Fi 6、BT/BLE和Matter協議。
瑞薩電子：在RA4E2、RA6E2及高性能RA8系列MCU中均支持I3C接口。RA8系列作為"智能運動控制中樞"，通過強大算力、專有控制外設和高速工業網絡，為機器人、數控機床等提供精密電機控制和AI功能。
Microchip：在8位MCU領域持續創新，PIC18-Q20系列配備快速I(mǎi)3C模塊，支持1V低壓運行，集成電平轉換器，適合多電壓域嵌入式設計中的傳感器接口場景，可作為I3C轉I2C通信橋接器。

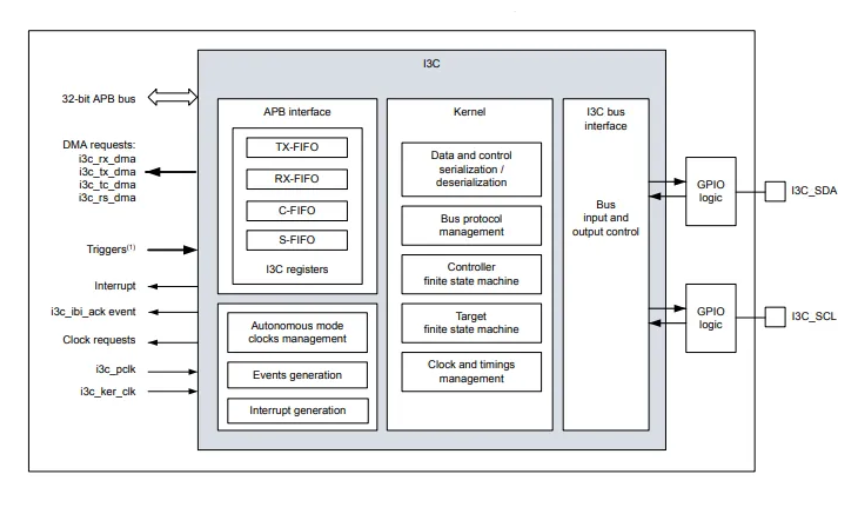

意法半導體：從STM32H5、H7、U3到最新STM32N6系列均支持I3C。STM32N6內置專用神經處理單元，時鐘頻率達1 GHz，為邊緣AI應用提供實時神經網絡推理能力，并提供了完整的I3C開發用例。
小結
I3C最初旨在為移動應用中的數字連接傳感器提供統一接口，但隨著嵌入式系統對功耗、速度和可擴展性要求的不斷提高，其應用范圍已擴展到所有中高速嵌入式場景，包括傳感器、電源控制器、執行器、MCU和FPGA。
該接口以極低功耗提供高速數據傳輸，同時支持主機處理器與外設之間的多點連接，為任何嵌入式系統提供了理想解決方案。隨著更多廠商的加入和生態系統的完善，I3C有望成為下一代嵌入式設備的標準通信架構。
