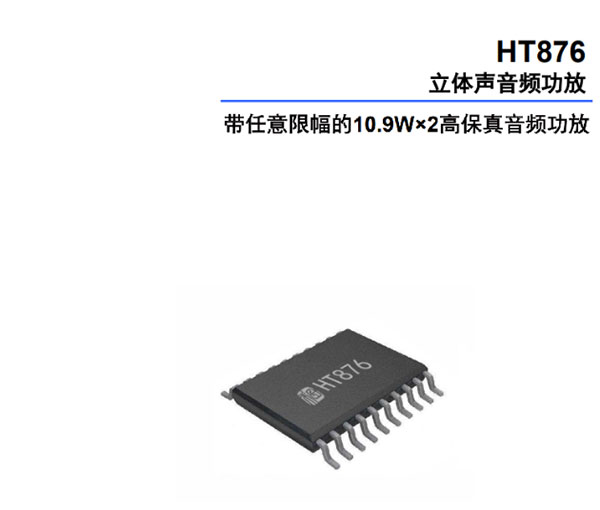

【導讀】在藍牙音箱、智能音響、便攜播放器等設備的設計中，音頻功率放大器是決定音質、體積和續航的核心元件。工程師們常常面臨這樣的矛盾：既要小體積、低功耗，又要高保真的音質；既要適應不同場景的功率需求，又要簡化電路設計。HT876立體聲音頻功率放大器芯片的出現，為解決這一矛盾提供了完美方案——它兼容D類和AB類兩種工作模式，采用免濾波器調制技術，在簡化電路的同時，實現了高音質與長續航的平衡，成為便攜音頻設備研發的理想選擇。
一、核心集成技術：簡化設計與穩定運行的雙重保障
HT876的核心優勢之一是其高度集成的技術設計，從簡化電路到保障穩定，覆蓋了工程師最關心的兩大需求。
首先是免濾波器調制技術。傳統D類功放需要外接LC濾波器來濾除開關噪聲，這不僅增加了電路體積和成本，還可能影響音質。HT876通過內部電路優化，采用免濾波器調制技術，直接驅動揚聲器，省去了濾波器的需求。這一設計對于便攜設備來說尤為重要——比如藍牙音箱，原本需要預留濾波器的空間，現在可以用更小的體積實現相同的功能，甚至進一步縮小設備尺寸。
其次是低功耗關斷功能。便攜設備的續航能力是用戶最關注的點之一，HT876的內置關斷功能可以在設備待機時將待機電流降到最低，延長電池壽命。比如某款采用HT876的藍牙音箱，待機時間從原來的2天延長到了5天，極大提升了用戶體驗。
此外，HT876還集成了多重保護機制，包括過流保護、過溫保護和欠壓保護。當檢測到揚聲器短路（過流）時，芯片會自動限制輸出電流，防止燒毀；當溫度超過閾值（如85℃）時，會降低增益，避免過熱損壞；當供電電壓低于2.5V（如電池電量不足）時，會停止工作，保護電池和設備。這些保護機制確保了HT876在復雜環境下的穩定運行，減少了設備故障的風險。
二、雙模式性能：高保真與高效率的平衡之道
HT876的另一大亮點是兼容D類和AB類兩種工作模式，兼顧了高效率和高保真的需求。
D類模式是一種開關放大模式，效率高、功耗低，適合需要長續航的便攜設備。在D類模式下，HT876在9V供電、4Ω負載的條件下，能輸出2×10.9W的功率，滿足中小型揚聲器的需求，同時保持較低的失真（THD+N為10%）。這種模式特別適合藍牙音箱、智能音響等設備，既能保證足夠的音量，又能延長電池壽命。
AB類模式是一種線性放大模式，音質好、失真低，適合對音質要求高的設備。在AB類模式下，HT876在8.4V供電、4Ω負載的條件下，輸出2×1.0W功率時，THD+N僅為0.02%，達到了高保真的水平。這種模式適合iPhone/iPod docking、平板電腦等設備，能還原更細膩的音頻細節，提升用戶的聽覺體驗。
此外，HT876還支持PBTL模式（并聯單聲道模式），通過將兩個聲道并聯，可輸出18W的功率（8.4V供電、2Ω負載），適合大功率單聲道需求，比如小尺寸LCD電視、MP4等設備。這種靈活的模式切換，讓HT876能適應不同場景的功率需求，提升了芯片的通用性。
三、特色功能：保護設備與提升體驗的智能設計
HT876的特色功能主要圍繞保護設備和提升用戶體驗展開，包括限幅功能和自動限溫控制（TFB）。
限幅功能允許用戶配置音頻信號的失真水平，防止揚聲器過載。當音頻信號超過設定的閾值時，芯片會自動限制信號幅度，避免揚聲器因過大的功率而損壞。這一功能對于便攜設備來說尤為重要，因為用戶可能會不小心將音量調得過大，導致?lián)P聲器損壞。
自動限溫控制（TFB） 是一種智能溫度管理功能，通過監測芯片溫度，自動調節系統增益。當溫度升高時，芯片會逐漸降低增益，減少功率輸出，避免過熱損壞；當溫度恢復正常后，增益會自動回升，保證音質不受影響。這種功能不僅保護了芯片，還提升了設備的穩定性，讓用戶無需擔心長時間使用導致的過熱問題。
四、關鍵特性：適應多場景的靈活配置
HT876的關鍵特性使其能適應多種應用場景，包括寬電壓范圍、增益選擇和環保封裝。
寬電壓范圍（2.5V至9.8V）讓HT876能適應不同的電源方案，比如電池供電（2.5V-5V）、USB供電（5V）或適配器供電（9V）。這種靈活性讓工程師在設計設備時，無需為電源適配問題發愁，降低了設計難度。
增益選擇提供了21dB、25.5dB、30dB三檔固定增益，滿足不同輸出需求。比如，藍牙音箱需要較大的增益（30dB）來驅動揚聲器，而平板電腦可能需要較小的增益（21dB）來保證音質。工程師可以根據設備的需求，選擇合適的增益檔，提升設計的靈活性。
環保封裝采用無鉛無鹵TSSOP20L-PP封裝，符合RoHS環保標準，適合高密度PCB布局。這種封裝不僅體積?。═SSOP20L-PP封裝的尺寸約為6.4mm×10mm），還能有效散熱，保證芯片在高功率輸出時的穩定性。
五、應用場景：覆蓋便攜到家用的音頻設備
HT876的應用場景非常廣泛，涵蓋了便攜音頻設備、個人電子設備和家用顯示設備三大類。
便攜音頻設備：比如藍牙音箱、智能音響，需要小體積、長續航和高音質。HT876的免濾波器調制技術簡化了電路設計，讓音箱體積更??；D類模式的高 efficiency 延長了續航；AB類模式的高保真保證了音質，完美滿足這類設備的需求。
個人電子設備：比如iPhone/iPod docking、平板電腦，需要高保真的音頻輸出。HT876的AB類模式能提供0.02%的低失真，還原細膩的音頻細節，提升用戶的聽覺體驗。
家用顯示設備：比如小尺寸LCD電視、MP4，需要大功率輸出和穩定的性能。HT876的PBTL模式能輸出18W的功率，滿足電視揚聲器的需求；自動限溫控制和過流保護保證了設備的穩定運行，減少了故障風險。
結語：便攜音頻設備的功率放大新選擇
HT876立體聲音頻功率放大器芯片，以兼容D類/AB類的雙模式設計、免濾波器調制的簡化電路、高保真的音質表現、長續航的低功耗特性，以及穩定可靠的保護機制，成為便攜音頻設備研發的理想選擇。無論是藍牙音箱、智能音響，還是個人電子設備、家用顯示設備，HT876都能滿足其對體積、續航、音質的需求，為用戶帶來更好的音頻體驗。
隨著便攜音頻設備的普及，HT876的需求也在不斷增長。其靈活的配置、穩定的性能和廣泛的應用場景，讓它成為音頻設備工程師的得力助手。相信在未來，HT876會繼續發揮其優勢，為便攜音頻設備的發展做出更大的貢獻。
