【導讀】共模電感也可以稱為共模扼流圈，常用于電腦的開關電源中過濾共模的電磁干擾信號。另外，共模電感為了能夠在電路中擔當雙向濾波器，需要什么樣的提點呢？以下就來簡要說一下。
在說到共模電感之前，我們來說說什么是互感，當一線圈中的電流發生變化時，在臨近的另一線圈中產生感應電動勢，叫做互感現象?；ジ鞋F(xiàn)象是一種常見的電磁感應現象，不僅發生于繞在同一鐵芯上的兩個線圈之間，也可以發生任何兩個相互靠近的電路之間。
互感有一個特殊的應用，那就是共模電感。

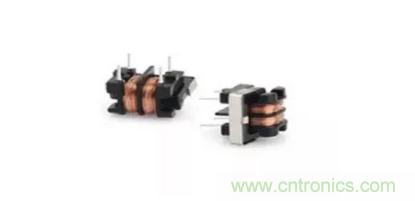

共模電感也可以稱為共模扼流圈，常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感起EMI濾波作用，用于抑制高速信號線產生的電磁波向外輻射發射。
共模電感還在電路中起著雙向?yàn)V波器的作用，那么共模電感為了能夠在電路中擔當雙向?yàn)V波器，需要什么樣的提點呢？以下就來簡要說一下。
高初始磁導率
共模電感需具有高初始磁導率。共模電感初始導磁率是鐵氧體的5-15倍，因此具有較大的插入損耗。在對于傳導干擾的抑制作用中，表現得比鐵氧體更加優秀。
高飽和磁感應強度
共模電感需具有高飽和磁感應強度，比鐵素體高2-3倍。在強電流干擾的情況下，不易磁化飽和。
優異的溫度穩定性
共模電感需具有優異的溫度穩定性，居里溫度越高，在溫度波動較大的情況下，合金性能變化率明顯低于鐵素體，具有良好的穩定性，且性能變化接近線性。
靈活的頻率特性
共模電感需具有靈活的頻率特性，靈活地通過調整工藝以獲得所需的頻率特性。不同的制作工藝和適當?shù)木€圈聚合可以獲得不同的阻抗特性，滿足不同波段的濾波要求，其阻抗值遠高于鐵氧體。
目前，共模電感的應用很廣泛，它可以應用在射頻和有線通信，信息技能設置裝備擺設，雷達檢波器，汽車電子，蜂窩德律風，覓吸機，音頻裝備，PDAs，有線遠控解統，矮壓求電模塊，電子測量?jī)x器，計算機機房設備，開關電源以及測控系統等都能見到它的身影！
