單聯雙控也叫單開雙控開關
第一種常規接法，安全指數：★★★★★
最常用的一種接法
不管幾個開關控制一個燈，都是開關控制火線的通斷，所以零線是直接接燈的。這種是最常規的接法，兩個單聯雙控開關的L一個接火線一個接燈的控制線，兩個開關上的L1和L2同名的連一起。
實物圖接線
第二種另類接法，安全指數：★★★★★
另類接法

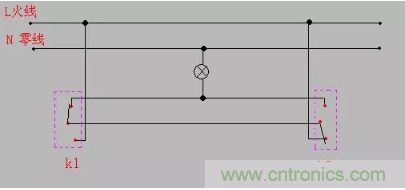

大家看這個接法，兩個單聯雙控的L1連一起接燈的控制線，兩個L2連一起接的是火線，燈接零線。這種接法也是很安全的，唯一的缺點就是費線。
第三種火線零線都進開關，安全指數：★★★
火線零線都進開關

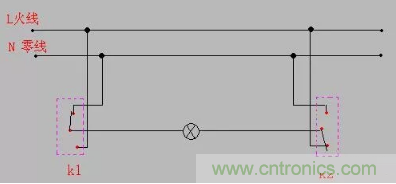

看一下這個圖，兩個開關的L2連一起接火線，兩個開關的L1連一起接零線，兩個L中間接一個燈。這種接法也能完整的控制燈泡，不過火線零線都進開關，如果新手接錯會直接造成短路。而且我們看兩個L2都導通時，燈泡雖然不亮，但是依然接著火線，有安全隱患。唯一的優點就是比第二種接法省線。

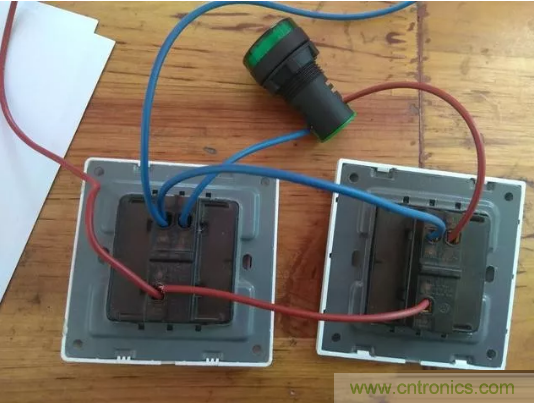

實物圖接線
綜合分析：前兩種都是零線接燈，火線進開關，所以都是安全的。考慮到第二種費線成本稍高，所以不推薦。第三種有安全隱患也不推薦。
雙控開關是指一盞燈可以在二個地點控制燈的開和關。比如進臥室在門口開燈，上床后在床頭關燈，這樣不是比單控更方便。

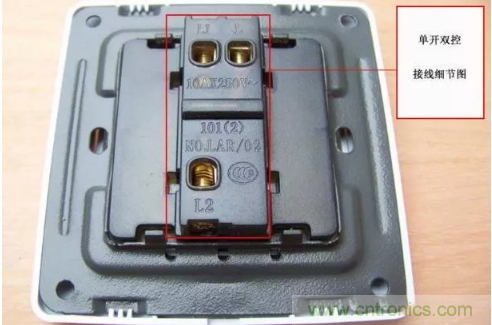

單控開關每組二個接線孔L接火線L1接燈控制線。雙控開關每組三個接線孔L接火線或燈控制線，L1丶L2接二根雙控回路線。
雙控開關就是一個開關同時帶常開、常閉兩個觸點（即為一對）。通常用兩個雙控開關控制一個燈或其它電器，意思就是可以有兩個開關來控制燈具等電器的開關，比如，在樓下時打開開關，到樓上后關閉開關。
如果是采取傳統的開關的話，想要把燈關上，就要跑下樓去關，采用雙控開關，就可以避免這個麻煩。另外雙控開關還用于控制應急照明回路需要強制點燃的燈具，雙控開關中的兩端接雙電源，一端接燈具，即一個開關控制一個燈具。
單聯雙控開關實際上就是兩個單刀雙擲開關串聯起來后再接入電路的開關。每個單刀雙擲開關有三個接線端，分別連著兩個觸點和一個刀。
一開雙控開關是單聯的雙控開關。單聯：在一個開關面板上就一個按鈕。雙控開關：兩個開關控制一個線路上的燈。簡單的說就是一個燈需要兩個開關去控制，無論你用哪個開關，都能讓燈點亮或者熄滅。
例如：進門與床頭的開關共同控制臥室的一盞燈，樓上與樓下的開關共同控制樓梯的燈，都是用的一開雙控開關。
單聯雙控開關怎么接線?單聯雙控開關實物接線圖
