【導讀】萬能紅外遙控開關是一種新型的遙控開關，可接受任何紅外線家電遙控器上發射的任意紅外信號。讓你的電視、電扇等實現隨時開隨時關。雖然市面上有賣，但是買的沒有自己的DIY的來的有榮譽感。一個發燒友自己DIY了一個萬能紅外遙控開關，且分享了原理與制作過程，同時還有測試視頻供大家學習。還等什么？
萬能紅外遙控開關是一種新型的遙控開關，可接受任何紅外線家電遙控器上發射的任意紅外信號。適用于對燈具照明，電動機，風扇、音響，機械化自動控制等。下面來看看這位技術牛人是如何DIY的？

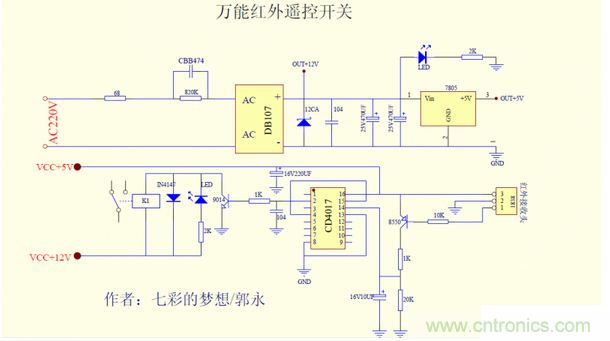

萬能紅外光線遙控器原理圖：

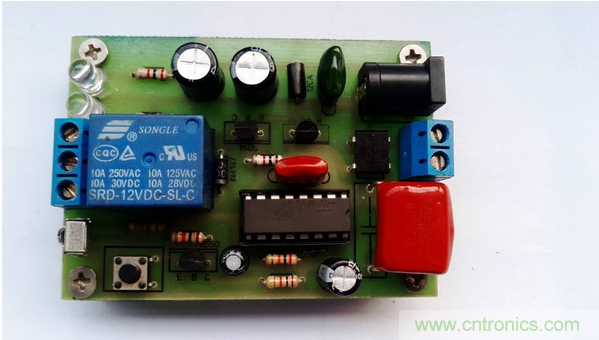

PCB版正面圖：
PCB版反面圖：

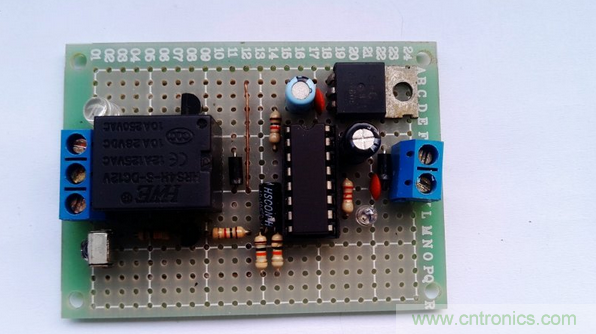

萬能板版正面圖：

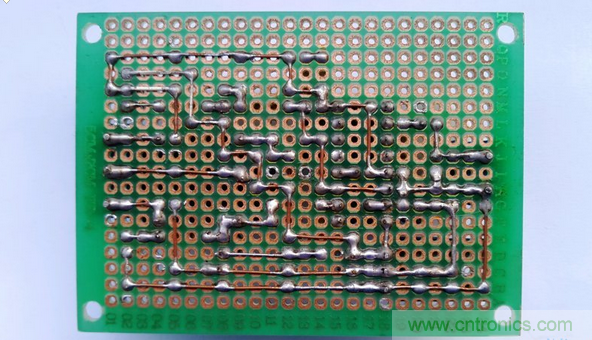

萬能板版反面圖：
視頻演示：
模塊使用220V電源供電演示：
模塊使用12V電源供電演示：
