激光二極管篇之封裝和芯片結構

發布時間:2021-05-26 來源:ROHM 責任編輯:lina

【導讀】激光二極管的封裝,主流為業內標準的φ5.6mm CAN型,也有重視成本類型的沒有玻璃蓋片的產品。

LD封裝

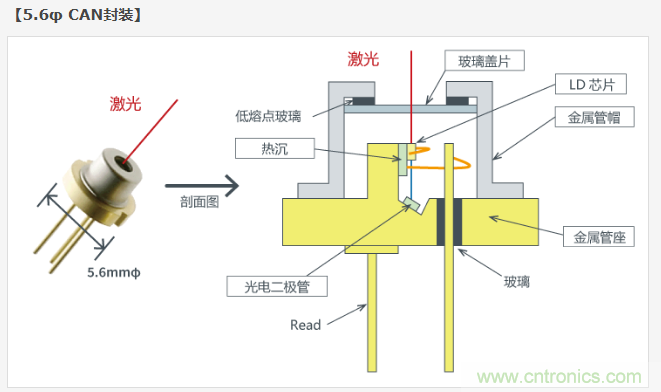

激光二極管的封裝,主流為業內標準的φ5.6mm CAN型,也有重視成本類型的沒有玻璃蓋片的產品。

激光二極管篇之封裝和芯片結構

在Quad beam LD及部分通信類產品中,尺寸大的有φ9.0mm,備有各種封裝。另外,在光盤領域,為了進一步降低成本,也有采用樹脂制作的框架封裝等。

【框架封裝示例】

激光二極管篇之封裝和芯片結構

LD芯片結構

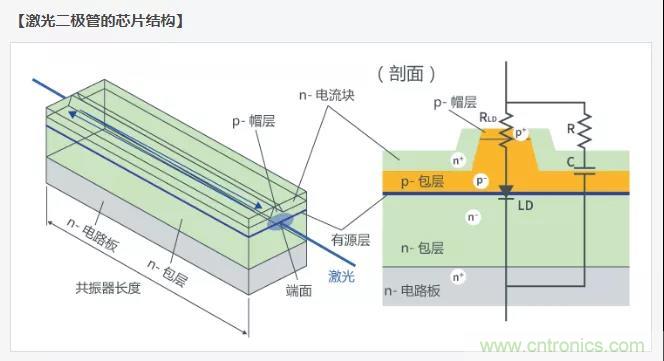

法布里-珀羅型LD是由n/p包層、夾在包層之間的有源層(發光層) 和2片鏡片端面構成。

由于包層材料的禁帶寬度比有源層寬,因此將載體(電子和空穴)能量性的封閉起來。并且,由于包層材料的折射率比有源層小,因此光也封閉在有源層內。(與光纖的原理相同)

有源層和包層由納米級可控的外延生長生產,條形(電極)以微米級可控的光刻法制作。

激光二極管篇之封裝和芯片結構

法布里-珀羅型LD:
一種最簡單的激光二極管的結構。

外延生長:
薄膜結晶生長技術的一種,在原有晶片上進行生長,使之以電路板結晶面一致的結晶排列生長。

光刻法:
一種將涂敷了感光性物質的表面曝光,利用曝光部分和未曝光部分生成圖案的技術。
(來源:ROHM,作者:ROHM)
