【導讀】一般電機失步都是缺少了其中一相或者兩相，也就是說有一只的線路壞了。先解釋一下失步這個詞。一般的步進電機都是三相六拍、五相十拍這兩種。
關于步進電機失步的檢測步驟:如果你確認機床的步進電機是否失步，可以按以下方法進行檢測。

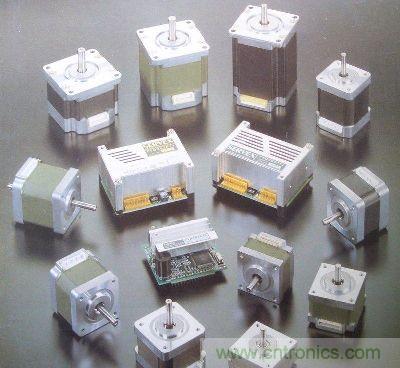

圖1：步進電機
先解釋一下失步這個詞。一般的步進電機都是三相六拍、五相十拍這兩種。大家是否注意到了，三相六拍的控制器有三只LED，五相十拍的有五只LED。
三相：電機三組繞阻，也就三條線。六拍:三只LED，循環了兩次才回到起始狀態。三相的的三只LED燈每閃動一只，步進電機也就步進了0.1絲，輪換著閃動兩圈也就是0.6絲。
一般電機失步都是缺少了其中一相或者兩相，也就是說有一只的線路壞了(至于是電機還是控制器壞就要查了)。
這時候我們可以讓電機單步地執行，也就是每步以0.1絲前進，每走一步我們都用手去搖動一下電機，看看是否在鎖定狀態.如果哪只LED亮的時候而電機沒在鎖定狀態就哪條線路有問題，可以查遍跟這條線路有關聯的。
先從機床入手(也就是電機這方面)。關掉所有電源，拆開機床跟控制器相連的接口，找出這三條線，再找出那條24V的電源線。將萬用表打至電阻擋，將這三條跟24V線一一對量。正常狀況下應該有8.5歐姆左右的電阻，也有的電機電阻有大小的，總之哪條線如果電阻跟其他的不對的.就那條線有可能有問題了。
如果電機方面檢測的結果都是對的，你就要用同樣的方法去檢測控制器方面的。
如果檢測的結果是電機有問題，就沿著你檢測出的這條線去檢測電機。如果比較幸運，是線斷了話，接上就可以了，不幸運的話就得換電機了。
如果是控制器方面的問題，也沿著檢測出的這條線一直往上查.就可以知道了。
