一款降壓開關穩壓器LT1074的電路圖

發布時間:2014-10-23 責任編輯:echolady

【導讀】降壓開關穩壓器LT1074的輸出電流是5A,過負載時限流電路動作,外接電阻負責調整其輸出電壓。其主要功能是吧直流經過降壓、整流、平滑的非穩定直流調整成穩定的直流。

LT1074的輸入電壓范圍較寬,標準的LT1074為8V≤Vi≤40 Vo,輸出電壓Vo可在2.5V≤Vo≤30V范圍內調整。

按典型運用電路,推薦LT1074-5使用性測試的測試原理圖

一款降壓開關降壓穩壓器LT1074的電路圖

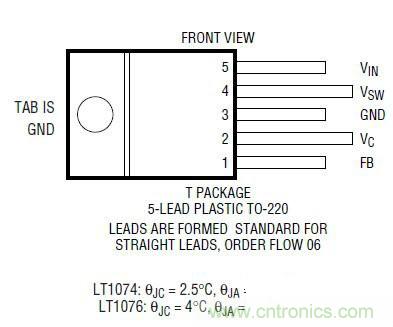

圖1:管腳定義圖

按上述方法連接電路,輸入端給定10~40V的輸入電壓,在輸出端給定5A的負載,檢出5V左右的電壓。

一款降壓開關降壓穩壓器LT1074的電路圖

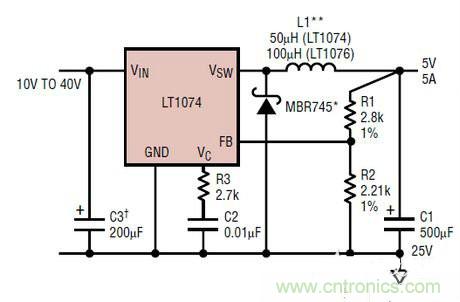

圖2:測試原理圖
