【導讀】低噪聲、250mA、寬 VIN 范圍的降壓-升壓型充電泵，現可提供高可靠性和MP級溫度范圍。低工作電流和很少的外部器件數目，使LTC3245非常適用于低功率和空間受限的汽車應用、工業內務處理電源及高效的低功耗12V至5V轉換。
凌力爾特推出通用型 250mA 高電壓降壓-升壓型充電泵 LTC3245 的新型高可靠性 MP 級、較寬溫度范圍版本。MP 等級器件具有 -55°C 至 +150°C 的工作結溫范圍。LTC3245 采用開關電容器分?jǐn)?shù)轉換，以在 2.7V 至 38V 的寬輸入電壓范圍內保持調節作用，并產生一個 3.3V、5V 或可調 (2.5V 至 5V) 的穩壓輸出。內部電路自動地選擇 2:1、1:1 或 1:2 的轉換率，以在輸入電壓和負載條件變化時優化效率。低工作電流 (無負載時為 18μA，停機時為 4μA) 和很少的外部器件數目 (3 個小型陶瓷電容器，無電感器) 使 LTC3245 非常適用于低功率和空間受限的汽車應用 (例如 ECU / CAN 收發器電源)、工業內務處理電源、以及高效的低功耗 12V 至 5V 轉換。
LTC3245 的獨特恒定頻率架構具備更低的切換邊沿變化率，與傳統開關穩壓器相比，LTC3245 的傳導和輻射噪聲更低。該器件提供了引腳可選的突發模式 (Burst Mode®) 操作，因而允許用戶以輸出紋波略有增高為代價來?yè)Q取更高效率和更低的靜態電流。其他特點包括很少的外部組件和采用陶瓷電容器可穩定、在啟動時可防止產生過大電流的軟啟動電路、以及短路和過熱保護。
LTC3245 MP 級器件采用具有一個背部散熱襯墊的緊湊型 12 引腳 MSOP 封裝。千片批購價為每片 7.55 美元，有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC3245。

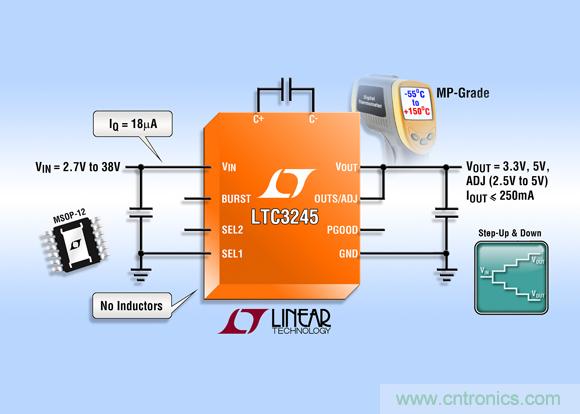

圖1：低噪聲高壓降壓-升壓型充電泵 MP 級版本
性能概要：LTC3245 ━ MP級
●VIN 范圍為 2.7V 至 38V
●工作結溫范圍：-55°C 至 +150°C (僅為 MP 級)
●工作時 IQ = 18μA；停機時為 4μA
●12V 至 5V 轉換效率 = 81%
●具自動模式切換的多模式工作 (2:1、1:1、1:2)
●低噪聲、恒定頻率工作
●IOUT = 250mA (最大值)
●引腳可選的突發模式工作
●VOUT：固定 3.3V、5V 或可調
●過熱和短路保護
●耐熱性能增強型 12 引腳 MSOP 封裝
