【導讀】凌力爾特推出纖巧4A降壓型µModule穩壓器LTM4624，完整解決方案的占板面積不足1cm2。LTM4624 可在4V至14V的輸入電壓范圍內運作，提供一個0.6V至5.5V的可調輸出，非常適合通信、存儲、工業和醫療系統等應用。
4A降壓型µModule穩壓器LTM4624
凌力爾特推出 14V、4A 降壓型µModule® (微型模塊) 穩壓器 LTM4624。該器件采用 6.25 x 6.25 x 5.01mm BGA 封裝，連同一些無源器件，其在采用單面 PCB 時的占板面積在 1cm2 內，而采用雙面 PCB 時則不超過0.5cm2。類似于其他 µModule 穩壓器，LTM4624 在一個封裝中內置了 DC/DC 控制器、功率開關、電感器和補償組件，僅需外置兩個陶瓷電容器 (1206 尺寸) 和一個電阻器 (0603 或更小的尺寸) 即可工作。LTM4624 可在 4V 至 14V 的輸入電壓范圍內運作，提供一個 0.6V 至 5.5V的可調輸出，非常適合通信、存儲、工業和醫療系統等應用。

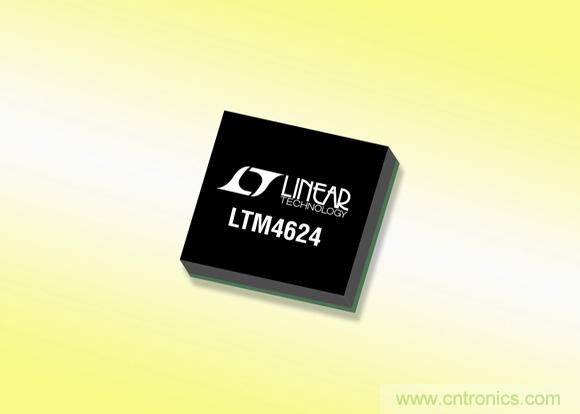

圖1：Linear穩壓器LTM4624
在 12VIN 至 1.5VOUT 轉換中，LTM4624 以 1MHz 典型開關頻率工作，在滿載情況下具有非常低的 5mV 輸出紋波。通過添加一個超過 4V 的外部偏置電源，LTM4624 可采用低至 2.375V 的輸入電壓運作。該穩壓器還具有過流和過熱故障保護功能。
LTM4624 可保證工作在 -40°C 至 +125°C的內部溫度范圍。該 µModule 穩壓器已有現貨供應。千片批購價為每片 5.95 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTM4624

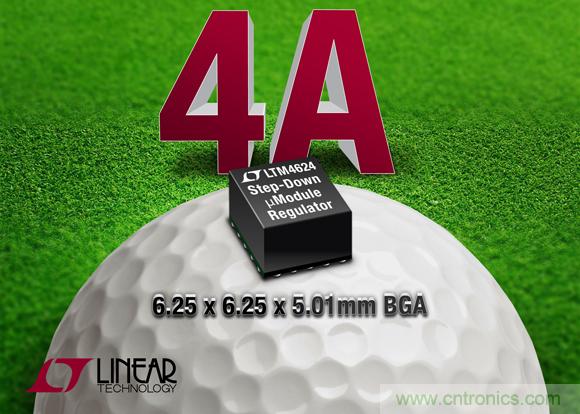

圖2：14VIN、4A 降壓型 µModule 穩壓器
性能概要：LTM4624
●占板面積小于 1cm2 的 4A DC/DC 降壓型解決方案
●僅需 2 個電容器和 1 個電阻器就能實現完整解決方案
●6.25 x 6.25 x 5.01mm BGA 封裝
●輸入電壓范圍為 4V 至 14V
●采用外部偏置電源時，輸入電壓可低至 2.375V
●5mV 低輸出紋波 (在 1.5VOUT/4A 輸出)
●0.6V 至 5.5V 的用戶可調 VOUT
