【導讀】ADI FPGA開發平臺兼容的FPGA夾層卡(FMC)系列采用JEDEC JESD204B SerDes（串行器/解串器）技術，最近該系列推出新品AD9250-FMC-250EBZ套件。
數字和模擬設計人員可以利用AD9250-FMC-250EBZ套件簡化并快速完成高速 JESD204B A/D converter-to-FPGA 平臺的原型開發。

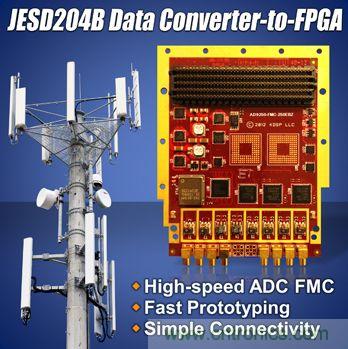

AD9250-FMC-250EBZ JESD204B FPGA夾層卡套件簡介
AD9250-FMC-250EBZ采用兩個雙通道14位高速JESD204B數據轉換器AD9250，以FMC兼容的尺寸提供四個14位、250 MSPS模數轉換器通道。兩個片上模數轉換器AD9250支持Subclass 0、1確定延遲，并提供SYNCREF信號用于所有四個通道的精密同步。在各種基于FGPA的計算密集型應用中，它可提供連接和功能以便與Xilinx的Kintex-6/7和Virtex-6/7 FPGA平臺快速組合。
AD9250-FMC-250EBZ FMC套件采用多級、差分流水線架構，并集成了輸出糾錯邏輯。FMC可以由內部或外部時鐘源提供時鐘。它有一個外部觸發器輸入用于定制采樣控制、一個高引腳數連接器和前面板I/O，并可用于傳導散熱的環境。FMC允許靈活控制采樣頻率、模擬輸入增益，以及通過串行通信總線檢測超量程。它具有電源和溫度監控功能，并提供若干省電模式以關閉不用的功能或防止卡過熱。
