【導讀】Torex新推出的XC6504系列產品因為能在0.6μA的超低消耗電流下工作、即使在輸出電流為1μA(輕負載)時，也可達到高精度的輸出電壓，所以最適用于不需過多輸出電流的應用目的。內部由基準電壓源，誤差放大器，驅動晶體管，過電流保護電路，相位補償電路等構成。
XC6504系列產品盡管CL能對應陶瓷等低ESR電容器，但通過內部補償即使沒有CL也能得到穩定的工作 狀態。在CE端子輸入低電平時，IC成待機狀態，可將消耗電流減少到0.1μA以下。

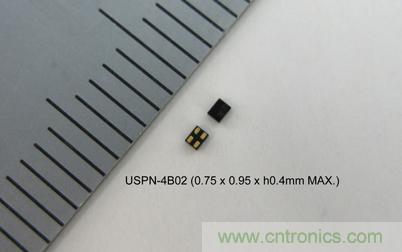

圖1：Torex新推出的XC6504系列產品
此外，在待機狀態下CL上的充電電荷將通過內部開關放電，高速地返回到VSS電平。
實現了0.6μA自 身消耗電流
蓄電池的驅動時間是由LDO自身消耗電流、加上由LDO提供電源的系統電流 (從LDO方面觀察的負載電流)的 量來決定的。在系統端需要數10mA～數100mA的電流時，LDO的自身消耗電流基本上不影響驅動時間，但如 長時間持續低于數mA以下極小電流的工作狀態 (通信待機等整個系統基本上處于待機狀態)，對于整體的電流 (系統端的電流＋LDO自身消耗電流)，LDO的自身消耗電流所占比率增大，自身消耗電流的大小將對驅動時間 有很大影響。 XC6504系列產品為了使蓄電池驅動機器的驅動時間達到長時間的極限，實現了行業中最高水平的0.6μA自 身消耗電流，有利于蓄電池長時間地驅動工作。

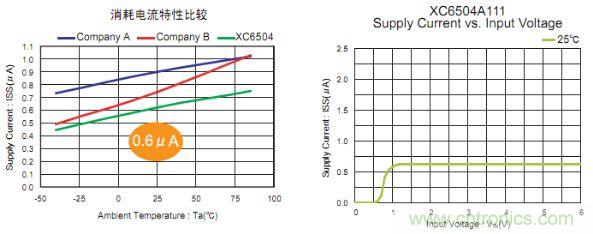

圖2：消耗電流特性比較

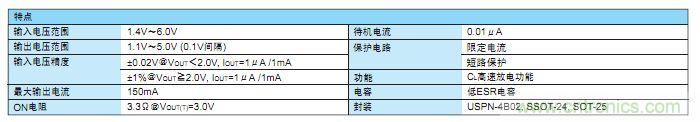

圖3：產品性能參數
[page]
減少輕負載時的輸出電壓的變動
低消耗電流LDO可以提高通常較多地使用于輕負載時的 輸出電壓精度。輸出電流IOUT即使在1mA以下的條件下， 輸出電壓對輸出電流的變動也非常小，即使在高溫條件 下，也沒有輸出電壓上升。

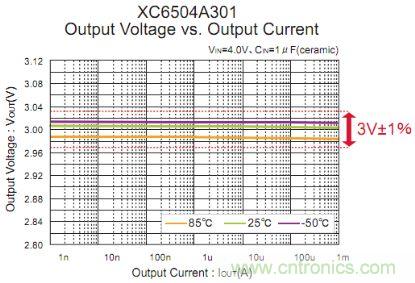

圖4：減少輕負載時的輸出電壓的變動
超小型封裝和不使用電容可以減少外置零部件
大多數LDO為了穩定輸出電壓，使用時需要在輸出端子連接輸出電容CL。 這是為了把輸出容量CL作為補償IC相位而使用，沒有CL時，則不能補償IC的相位，將引起輸出發生異常振蕩的現象。 因此，一般在LDO的輸出端子附近連接LDO專用的電容使用。 但是，XC6504系列產品通過在IC內部內置了相位補償電路，因此即使在沒有CL的情況下也能得到穩定的輸出電壓。 此外，即使連接了輸出容量，也能安定地工作，即使在負載端的IC連接了旁路電容時，在使用時也不會受連接電容的 限制。

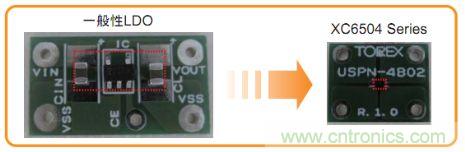

圖5：超小型封裝面積
與既往產品的特性比較

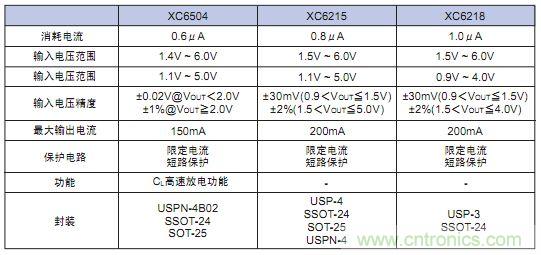

圖6：與既往產品的特性比較
