【導讀】小編教大家不需購買電子元器件，也不需要示波器、毫伏表、信號源等實驗儀器，就可以分析負反饋放大電路的多項性能指標，同時顯示出了負反饋對放大電路性能的改善的方法。想知道嗎？趕緊看下文。
典型電路設計

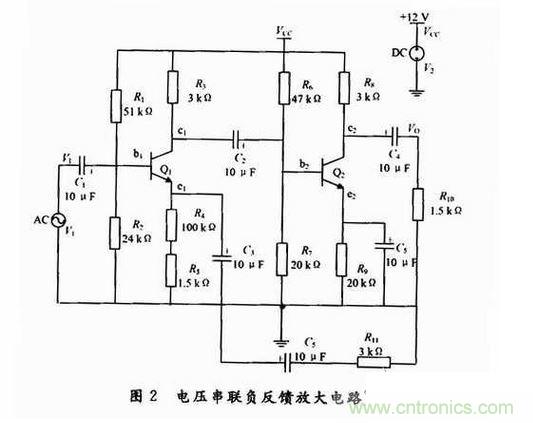

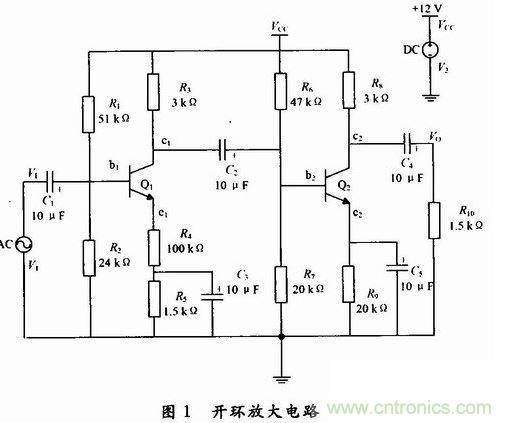

圖1為兩級共射放大電路，圖2為帶有電壓串聯負反饋的兩級共射放大電路，其反饋網絡由R11，C6，R4組成，它可構成交流負反饋電路。
靜態工作點分析
由于采用的是交流負反饋，理論上分析加入反饋網絡后電路的直流工作狀態應該不變。在Protel 99 se平臺上，選擇Simulate下拉菜單，點擊Run項，在*．sdf圖下方點擊OpraTIng Point就可顯示圖1和圖2電路的靜態工作點，發現兩個電路的靜態工作點是相同的，這與理論分析結果一致，如圖3所示。
瞬態特性分析
設置信號源幅值為2 mV，頻率為1 kHz，在圖下方點擊Transient Analysis就可顯示圖1和圖2電路的輸入／輸出波形圖。從圖可看出，開環放大電路的輸出波形存在明顯的截止失真；從圖5可看出，在輸入信號幅值不變的情況下，加入負反饋后消除了非線性失真，并且從中可以算出閉環放大倍數為30，這與理論上分析的在深度負反饋的情況下閉環電路放大倍數
相吻合。
