【導讀】還在為PCB的制作而苦惱么？還在苦苦利用PROTEL仿真來仿真去但是就是做得丑而苦惱么？今天小編特意找來一篇適合所有新手DIY的PCB負片輸出！這種大福利可以不會天天都有的哦！快來一睹為快吧！

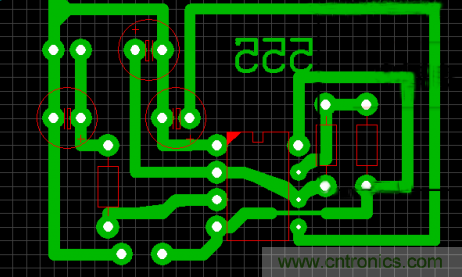

這就是畫好的PCB圖！
畫好的555呼吸燈！

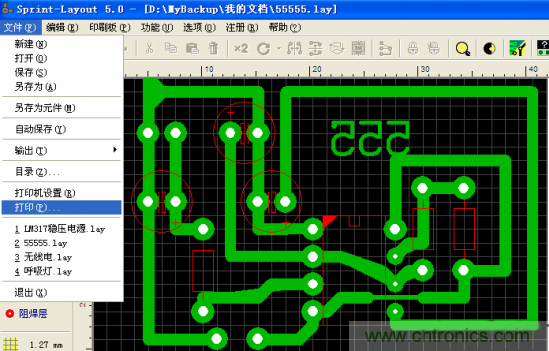

打印PCB。

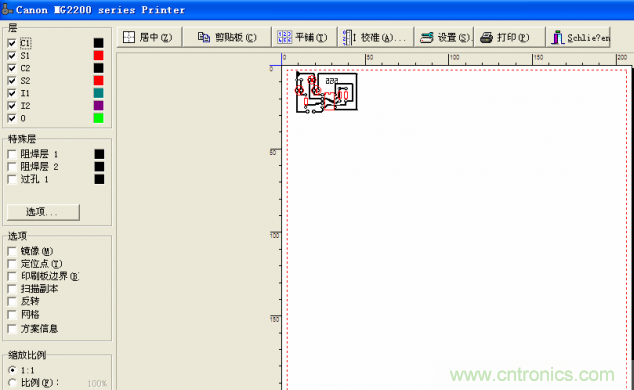

彈出如下畫面。
把s1點掉 不點的話元件圖形會一起打印出來。
選擇左下方的反轉！
負片已經反正，可以直接打印了。

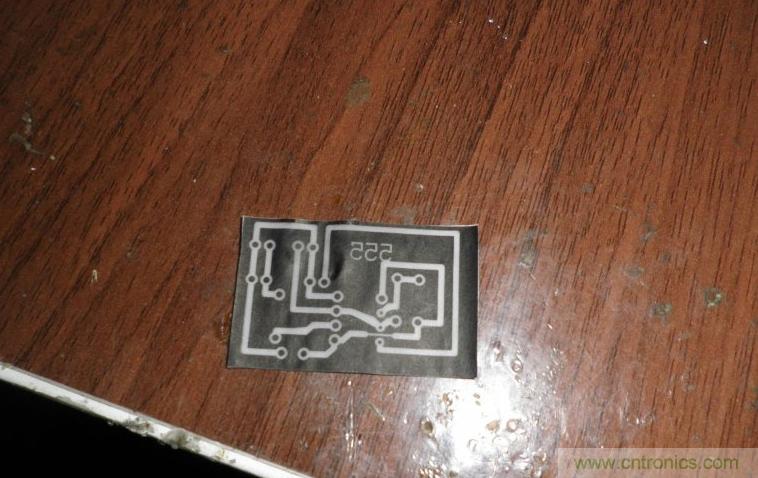

打印出來成片效果。
結束語：怎么樣，小伙伴們，是不是看到這兒發現，PCB如此簡單易懂一次就會呢？趕快按照圖上我教你們的方法去試一試吧！相信你們一定會成功的！
