【導讀】集成電路的發展很大一部分是建立在數字信號的發明上，使用數字信號通信大大提高了信道的噪聲裕量。在這里小編將盡力用簡單的圖像來表明串?dāng)_的一系列影響，希望大家能耐心的讀下去。
知識越豐富，對知識的敬畏就越深。思維愈發嚴謹，說話也愈發謹慎，越來越像個老學究，很難再向初學者那樣思路廣歡樂多了。而普羅大眾喜歡的是簡單易懂，所以老舍巴金不如韓寒小四，研究霧霾的專家不如柴靜的穹頂之下，各種明史學者也敵不過當年明月的一本明朝那些事。但嚴謹與娛樂也許并不對立，將其結合的最好的應該就是我們偉大的科學家愛因斯坦先生了吧。不信？來張圖讓大家感受一下。
嗯。大家好，我是Mr.S，上圖是我的偶像。不出意外的話串?dāng)_將會像反射一樣用一系列的文章來說明。在這里小編將盡力用簡單的圖像來表明串?dāng)_的一系列影響，希望大家能耐心的讀下去。

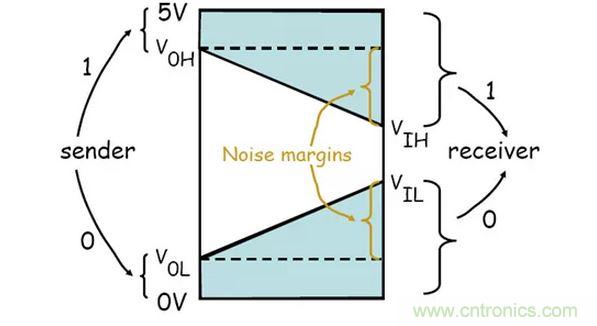

集成電路的發展很大一部分是建立在數字信號的發明上，使用數字信號通信大大提高了信道的噪聲裕量。以DDR3信號為例，其接收端的判決電平通常為VinH=900mV，VinL=600mV，也就是說，如果輸出為標準的0-1.5V信號的話，在信道上能夠容忍的噪聲裕量達到了600mV，相當于信號電平的40%。這40%的裕量將被反射，損耗，電源噪聲，串?dāng)_等問題瓜分。
在這里，高速先生拋出第一個結論：大部分?jǐn)?shù)字信號可能比大家想象中的要強壯得多（心のOS：不要再讓我們一條信號一條信號的給你們仿真啦?。?。
當然，信號的強壯不是我們?yōu)樗麨榈馁Y本。盡量的提高信號質量與系統的穩定性是我們攻城獅的職責。
[page]
如我們一直強調的，信號傳輸?shù)牟⒉皇请妷号c電流，而是電磁場。通過電場與磁場的不斷轉換，信號以光速從發送端傳到接收端。當信號傳輸時，走線附近的電磁場分布如下圖：
可以看到，大部分的電磁場分布在信號線以及回流路徑之間。
當另一根線闖入了這片電磁場區域時：
一部分的電磁場被吸走了。于是串?dāng)_出現了。
