功率MOSFET選型的幾點經驗
發布時間:2019-10-09 責任編輯:wenwei
【導讀】使用功率MOSFET也有兩年多時間了,這方面的技術文章看了不少,但實際應用選型方面的文章不是很多。在此,根據學到的理論知識和實際經驗,和廣大同行一起分享、探討交流下功率MOSFET的選型。
由于相應理論技術文章有很多介紹MOSFET參數和性能的,這里不作贅述,只對實際選型用圖解和簡單公式作簡單通俗的講解。另外,這里的功率MOSFET應用選型為功率開關應用,對于功率放大應用不一定適用。不正之處,希望大家不吝指正。
功率MOSFET的分類及優缺點
和小功率MOSFET類似,功率MOSFET也有分為N溝道和P溝道兩大類;每個大類又分為增強型和耗盡型兩種。雖然耗盡型較之增強型有不少的優勢(請查閱資料,不詳述),但實際上大部分功率MOSFET都是增強型的。(可能因?yàn)閷?shí)際的制作工藝無法達到理論要求吧,看來理論總是跟實際有差距的,哈哈)
MOSFET是電壓控制型器件,三極管是電流控制型器件,這里說的優缺點當然是要跟功率三極管(GTR)來做比較的:優點—開關速度快、輸入阻抗高、驅動方便等;缺點—難以制成高電壓、大電流型器件,這是因?yàn)槟蛪焊叩墓β蔒OSFET的通態電阻較大的緣故。
言歸正傳,下面來看看具體如何選型—功率MOSFET的選型
1 我的應用該選擇哪種類型的MOSFET?

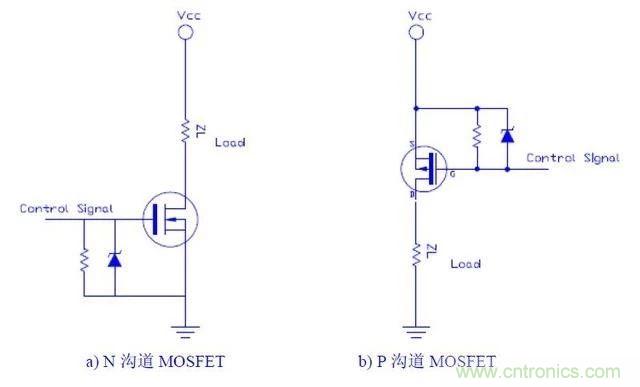

前面說了,實際應用主要使用增強型功率MOSFET,但到底該選擇N溝道的還是P溝道的呢?如果你對這個問題有疑問,下面的圖和注釋會讓你一目了然!

負載(Load)的連接方式?jīng)Q定了所選MOSFET的類型,這是出于對驅動電壓的考慮。當負載接地時,采用P溝道MOSFET;當負載連接電源電壓時,選擇N溝道MOSFET。
2 確定額定電壓與額定電流
選好MOSFET的類型后,接下來要做的是確定在你的設計中,漏極和源級間可能承受的最大電壓,即最大VDS 。MOSFET能承受的最大電壓會隨溫度變化,這是我們工程師在設計時必須考慮到的,必須在整個可能工作溫度范圍內測試電壓變化范圍。
接下來,說點實際的:
MOSFET在關斷瞬間,會承受到最大的電壓沖擊,這個最大電壓跟負載有很大關系:如果是阻性負載,那就是來自VCC端的電壓,但還需要考慮電源本身的質量,如果電源質量不佳,需要在前級加些必要的保護措施;如果是感性負載,那承受的電壓會大不少,因?yàn)殡姼性陉P(guān)斷瞬間會產生感生電動勢(電磁感應定律),其方向與VCC方向相同(楞次定律),承受的最大電壓為VCC與感生電動勢之和;如果是變壓器負載的話,在感性負載基礎上還需要再加上漏感引起的感應電動勢。
