【導讀】這里介紹的常用家用電器控制模塊電路設計，目的是通過電話遙控，控制不同的電器的電源的通斷，中一共有5路電器可以控制。 具體的電路設計原理和電路圖看下文分析。

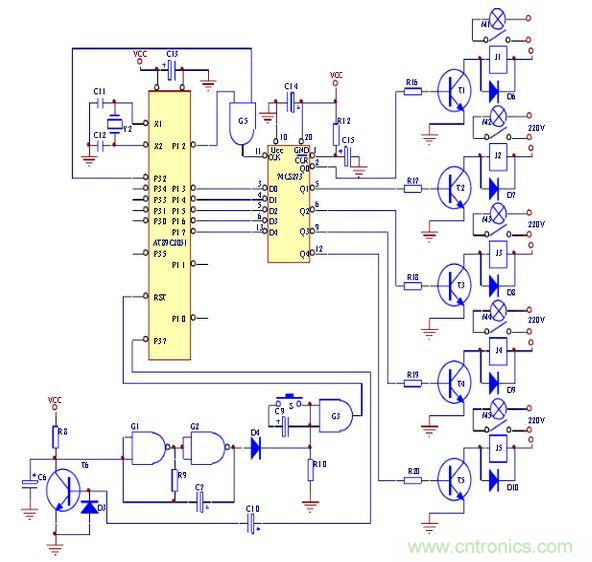

電路工作原理：該系統的目的是通過電話遙控，控制不同的電器的電源的通斷，中一共有5路電器可以控制。 控制受控對象動作的信號是從P1.3～P1.7共5路輸出的，例如若P1.3=1能使T1導通，繼電器J1吸合;若P1.3=0，則J1釋放。若P1.7=1，則能使T5導通，繼電器J5吸合;若P1.7=0，則J5釋放。但由圖中可知，P1.3并沒有直接接到T1。P1.7并沒有直接接到T5，而是隔了一片集成塊74LS273。74LS273是一個8D鎖存器也就是芯片內部包含了8個D觸發器，輸入端為D0～D7，輸出端為Q0～Q7。若清零端CLR加低電平，則器件復零，Q0～Q7輸出全為零，若清零端為高電平，則每當觸發端CLK有一個電平的上跳變時，輸入端D0~D7的狀態就會被鎖存到器件內并從Q0～Q7輸出，只要CLK端不再觸發，這一狀態就會被永遠記住。可見AT89C2051從P1.3-P1.7輸出的信號只不過是先由記憶后再送出，其控制邏輯與直接接到的是一樣的。輸入端能接受輸入信號的必要條件是端有正跳變出現，這必須同時滿足兩個條件：其一是解碼器的端須為高電平，也就是遙控發送端有信令送到；其二是的必須送出一個由‚0變到1的跳變信號。只有當這兩個條件同時滿足時與門才輸出正跳變信號，才能接受外部信息，這就大大提高了電路的抗干擾能力，防止因受到意外干擾而可能導致的受控對象的誤動作。
