- 尺寸比4532系列產品小，同時滿足高共模阻抗和大電流的要求
- 小型電子設備電源線用
導言：近年來，小型電子設備不斷趨向多功能化，連續使用及大負荷使用的情況增多，特別是電源線的EMC對策變得日益重要。TDK株式會社開發出作為小型電子設備電源線路的繞線型共模濾波器ACP3225系列，同時滿足高共模阻抗和大電流的要求，從2012年4月起開始量產。

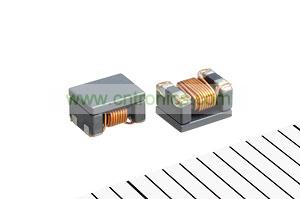

TDK株式會社開發出作為小型電子設備電源線路的繞線型共模濾波器ACP3225系列，并從2012年4月起開始量產。
近年來，小型電子設備不斷趨向多功能化，連續使用及大負荷使用的情況增多，特別是電源線的EMC對策變得日益重要。
該產品利用敝社自主的材料技術開發而成，并采用可減少磁芯損耗的低損耗鐵氧體作為磁性材料。繞線部分具有小型精密自動繞線的特點。相較于敝社已有的ACM4532系列產品，成功實現了小型化，且共模阻抗從以往的800Ω提高到1,000Ω，額定電流也增加到1.2A，具有小型、大電流及高共模阻抗的特性。
主要用途
- 小型電子設備電源線用共模濾波器

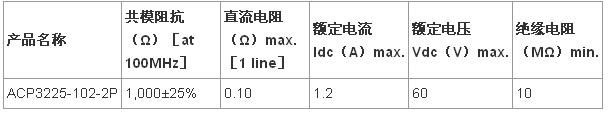

主要特點
較于公司已有產品4532系列
- 小型化: 4.5mm×3.2mm → 3.2mm×2.5mm
- 高共模阻抗: 800Ω → 1,000Ω
- 大電流: 1.0A → 1.2A
