【導讀】近日，凌力爾特公司宣布推出 擁有140V 輸入的高效率降壓型轉換器 LTC7138，該器件提供高達 400mA 連續輸出電流，靜態電流僅為 12µA 的 140V、400mA 。LTC7138 在 4V 至 140V 輸入電壓范圍內工作，因此非十分適合電信、汽車、航空電子和工業等多種應用。
LTC7138 在無負載時僅吸取 12µA 的電流，同時保持輸出電壓穩定，因此對于始終保持接通的電池供電型應用是非常適合的。由于轉換器固有的穩定性，所以無需外部補償，從而簡化了設計，并最大限度地減小了解決方案占板面積。此外，該器件的功能還包括精準的 0.8V ±1% 反饋電壓基準、100% 占空比壓差工作、內部或外部軟啟動、以及反饋比較器輸出，這使多個 LTC7138 能夠并聯以實現電流更大的應用。
LTC7138 采用可編程遲滯模式設計，以便在寬輸出電流范圍內優化效率。該器件采用一個內部 1.8Ω 功率 MOSFET 以實現可靠和高效率運行。用戶可編程輸出電流限制可按照特定應用的要求，在 100mA 至 400mA 范圍內設定輸出電流。LTC7138 可設定為 1.8V、3.3V 或 5V 固定輸出電壓，或者采用一個電阻器分壓器在 0.8V 至 VIN 范圍內設定輸出。LTC7138 的耐熱增強型 MSOP 封裝提供高壓輸入需要的額外引腳間隔。其 MSOP 和僅 4 個纖巧外部組件相結合，可為多種應用構成占板面積非常緊湊的解決方案。

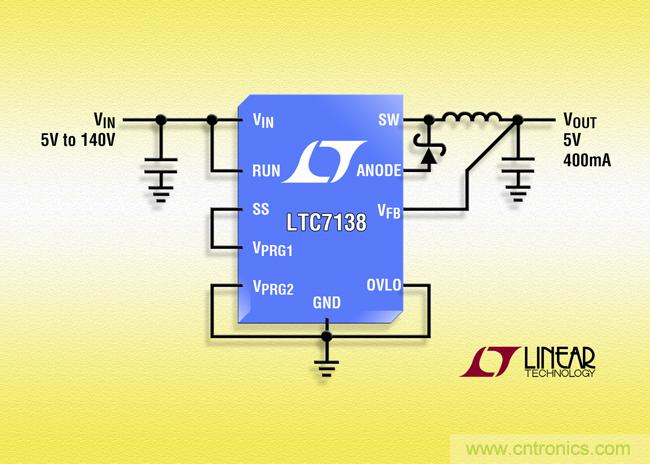

照片說明：具可調輸出電流限制的 140V、400mA 降壓型轉換器
性能概要：LTC7138
· 寬輸入工作電壓范圍：4V 至 140V
· 內部低阻抗功率 MOSFET
· 固有的穩定性：無需補償
· 可調 100mA 至 400mA 最大輸出電流
· 低壓差工作：100% 占空比
· 低靜態電流：12μA
· 寬輸出電壓范圍：0.8V 至 VIN
· 0.8V ±1% 反饋電壓基準
· 精確的 RUN 引腳門限
· 內部或外部軟啟動
· 可編程 1.8V、3.3V、5V 或可調輸出
· 需要很少的外部組件
· 可編程輸入過壓閉鎖
· 耐熱增強型高壓 MSOP 封裝
