【導讀】LED驅動電源的要求在不斷提高。高效率、高功率因數、安全隔離、符合EMI標準、高電流控制精度、高可靠性、體積小、成本低等正成為LED驅動電源的關鍵評價指標。本文分享一款led驅動電源電路圖設計方案。
在全球能源短缺、環保要求不斷提高的背景下，世界各國均大力發展綠色節能照明。LED照明作為一種革命性的節能照明技術，正在飛速發展。然而，LED驅動電源的要求也在不斷提高。高效率、高功率因數、安全隔離、符合EMI標準、高電流控制精度、高可靠性、體積小、成本低等正成為LED驅動電源的關鍵評價指標。
在目前的LED的電源驅動器中，必須使用電解電容，小型的電解電容壽命只能達到幾千小時。但使用專利IC的驅動器，完全不需要使用電解電容，壽命達到4萬小時以上，是原來led驅動器的10倍，而且專利IC驅動器的尺寸小，只有原來面積的四分之一，可輕易的放進LED燈泡內，不必改變原來燈泡的形狀，讓設計更加簡單化，也更能讓用戶接受和喜愛。
LED驅動電源的效率越高，則越能發揮LED高光效，節能的優勢。同時高開關工作頻率，高效率使得整個LED驅動電源容易安裝在設計緊湊的LED燈具中。高恒流精度保證了大批量使用LED照明時的亮度和光色一致性。

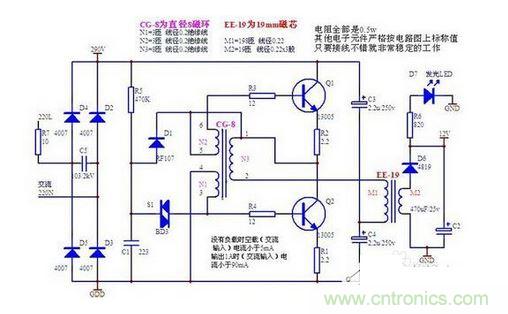

LED驅動電源電路圖和其他用電器電源電路一樣，如，采用開關電源電路，可以讓負載得到質量很好的直流電源，但是電路圖，不方便制作，下面給大家介紹兩種簡易電路，專用于LED驅動電源電路圖中，LED驅動電源電路中的元器件也很少，方便制作，元器件參數在電路中，供參考。第一種，LED驅動電源電路圖如下：

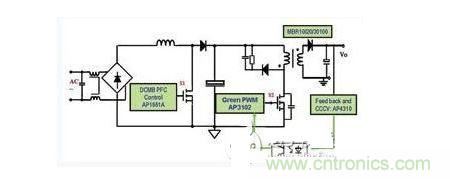

而另一種，基于AP1661+AP3102的LED驅動電路原理圖，如下圖所示：
在上圖第二種led驅動電源電路圖中：該電路采用的是Boost PFC+Flyback兩級拓撲結構，控制芯片采用PFC控制芯片AP1661，PWM控制芯片AP3102和副邊恒流控制芯片AP4310。該led驅動電源電路圖方案優點是輸入/輸出電容小，輸出紋波小，隔離輸出，功率因數高，電流精度控制在2%以內，可靠性高。
