(1)電路說明

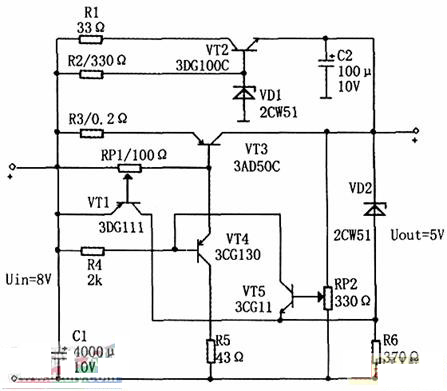

具有自動恢復功能的穩壓器電路原理如下圖所示。在負載出現短路故障時，輸出電流不完全切斷，即有一定的電流繼續通過調整管，這個電流在故障消除以后能使穩壓器自動地恢復工作。但是，由于β與溫度關系甚大，在調整管不完全開路時，容易造成短路電流不穩定和引起調整管過載的危險。
在此穩壓器中，短路電流由附加電路確定，實際上它與溫度無關。由三極管VT1組成的相關電路保護電流免受過載，由三極管VT2組成的相關電路決定了短路電流的大小。
短路后可自動恢復的可調穩壓電路
(2)工作原理
當輸出電壓增大時，三極管VT5基極偏壓減小，其集電極電流減小，電壓升高，從而引起三極管VT4基極電壓升高，電流減小，其發射極（即調整管VT3基極）電壓升高，電流減小，VT3管壓降Uce3增大，這樣就使輸出電壓降低，達到穩壓的目的。輸出電壓可以通過調節電位器RP2加以改變。
當過載時，電阻R3上的壓降增大，使調整管VT3基極偏壓減小，從而引起保護管VT1微微導通，三極管VT5截止，穩壓器過渡到限制負載電流的工作狀態。調節電位器RP1，可以確定限流門限值。當過載進一步加大時，負載被切斷。
自動恢復電路由三極管VT2環節決定。在短路狀態下，該管飽和導通，通過它的電流受電阻R1限制。當負載短路故障消除后，出現使三極管VT5微微導通的電壓，引起穩壓器的啟動。
三極管VT2基極電壓預先由穩壓二極管VD1給定小于5v的電平，這樣當穩壓器進入工作狀態時，VT2截止，負載電流只通過調整管VT3。
[page]
( 3)安裝說明
安裝時，為了改善輸出電壓的熱穩定性，三極管VT5和穩壓二極管VD2應保證有良好的熱接觸。例如，可以用環氧樹脂將它們粘結在一起，但兩者之間不能有電的聯系。為了保證保護環節的熱穩定性．三極管VT1和調整管VT3也應有良好的熱接觸，可以將它們安裝在一塊散熱片上。
