【導讀】壓敏電阻老化會嚴重干擾系統的正常安全工作。有沒有什么方法能夠有效的遏制壓敏電阻器的老化問題呢？本文將會介紹兩種方法，能夠幫助工程師有效解決壓敏電阻的老化情況。
壓敏電阻器是目前應用范圍最廣泛的電子元件之一，在應用的過程中，壓敏電阻老化的問題是其最大的缺點，將會嚴重干擾系統的正常安全工作。那么，有沒有什么方法能夠有效的遏制壓敏電阻器的老化問題呢？本文將會介紹兩種方法，能夠幫助工程師有效解決壓敏電阻的老化情況。
要為大家介紹的第一個方法，是將壓敏電阻器與陶瓷放電管并聯，這樣做可以解決通過持續大電流后壓敏電阻性能退化的問題，延緩其老化的速度。通過與陶瓷放電管的并聯操作，在放電管尚未導通之前，壓敏電阻就開始動作，對暫態過電壓進行鉗位，泄放大電流，當放電管放電導通后它將與壓敏電阻進行并聯分流，減小了對壓敏電阻的通流壓力，從而縮短了壓敏電阻通大電流的時間，有助于減緩壓敏電阻的性能退化。
在這種并聯組合的操作過程中，有一點需要工程師需要注意的問題，那就是如果壓敏電阻的參考電壓Uima選得過低，那么放電管將有可能在暫態過電壓作用期間內不會放電導通，過電壓的能量全由壓敏電阻來泄放，這對壓敏電阻是不利的，因此Uima的數值必須選得比放電管的直流放電電壓要大些才行。必須指出，這種井聯組合電路并沒有解決放電管可能產生的續流問題，因此，它不宜應用于交流電源系統的保護。

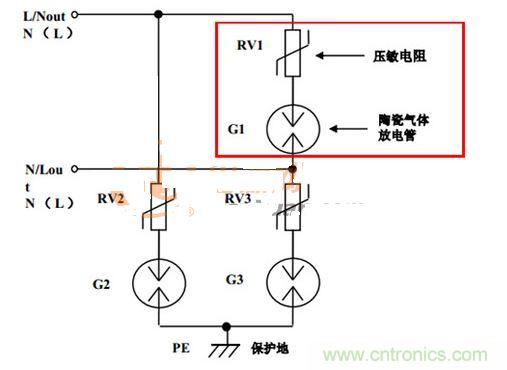

第二種能夠保護壓敏電阻器并延遲其老化的措施，是將壓敏電阻與陶瓷放電管串聯，串聯后的電路圖如下圖所示：
壓敏電阻與陶瓷放電管串聯電路圖
在正常的運行狀態下，壓敏電阻其在電路系統的工作中常常具有較大的寄生電容，當它應用于交流電源系統的保護時，會在正常運行狀態下產生數值可觀的泄漏電流。例如一個寄生電容為2nF的壓敏電阻安裝在220V、50hz的交流電源系統中，其泄漏電流可達0.14mA，這樣大的泄漏電流往往會對系統的正常運行產生影響。而當我們將壓敏電阻與陶瓷氣體放電管串聯之后，由于放電管的寄生電容很小，可使整個串聯支路的總電容減到幾個微法。在這種串聯組合支路中，放電管起著一個開關作用。當沒有暫態過電壓作用時，它能夠?qū)好綦娮枧c系統隔開，使壓敏電阻中幾乎無泄漏電流，這就能降低壓敏電阻的參考電壓Uima而不必顧及由此會引起泄漏電流的增大，從而能較為有效地減緩壓敏電阻性能的衰退。
希望通過本文對壓敏電阻器的防老化措施介紹，為研發工程師的電路系統設計工作提供一定的幫助。
