【導讀】近日，Diodes公司 推出AP3125脈沖寬度調制 (PWM) 控制器系列，旨在提升工作效率及消除空載損耗。AP3125電流模式器件優化了便攜式產品、家用電器消和費性電子產品在離線式交流-直流轉換器中的使用。
該脈沖寬度調制控制器主要為三種工作模式提升性能。在正常模式下，器件的開關頻率為65kHz或100kHz。在空載或超輕載的情況下，器件會以脈沖模式工作，從而降低待機功率。而在中等負載的情況下，這些控制器則會進入綠化模式，再進行頻率折返以回退頻率及提升平均效率。

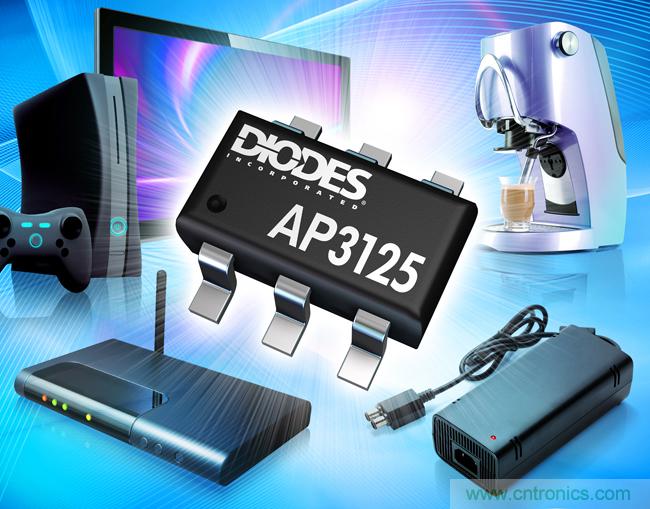

AP3125控制器采用了SOT26封裝，開關頻率設定也低至20kHz，可把系統中的可聽噪聲降到最低。綠化及正常模式都具有頻率抖動功能，有效的減少了電磁干擾。
為了提升系統的可靠性，新產品具有一系列比同類型器件更完善的保護功能，包括內部超溫保護及快速過流保護，以及過壓和過載保護。當中AP3125B 及AP3125HB還集成了掉電和線性過壓保護，利用幾個電阻分壓器就能輕易配置。
新控制器加強了內部斜率補償功能，有助於簡化反饋環路設計，并能在寬廣的輸入電壓范圍和負載情況下，達到更穩定的峰值電流控制。此外，AP3125系列的內部線性補償功能可確保輸出功率限制在整個線性電壓范圍內始終如一。
