- 符合 AEC-Q101 標準
- 單數據線保護
- UL 94 V-0 易燃額定模制
- 15mg 輕薄型封裝
- 數據線 ESD 保護

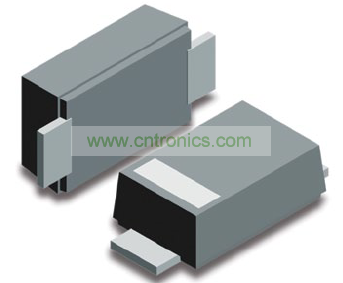

Vishay SMFxxA ESD 保護二極管采用SMF (DO-219AB) 封裝，滿足設備更小更薄的要求，這些設備可用于輕薄小尺寸的便攜式產品中，或用于空間受限型汽車模塊內，并為設計人員提供范圍為 5.0V 至 51V 的反向擊穿電壓選項。
SMF 封裝具有極低的 1mm 高度以及微型的 3.7mm x 1.8mm 外形，降低了空間要求，PCB 上的組件間距更小。封裝含有扁平端子（因而裝配穩定），具有適于高浪涌電流容量的焊接結構，小尺寸范圍內額定功率較高，并采用超低壓力型環氧模塑化合物。 此外，SMF 封裝與當前 MELF、DO-216AA和 SOD-123FL 封裝類型使用的 PCB 焊盤兼容。
Vishay 公司的 SMFxxA 二極管系列由30 種器件組成，器件范圍為 SMF5V0A至 SMF51A，反向擊穿電壓分別為 5.0V和 51V。 該系列成員的增量浪涌電阻低、鉗位能力極佳，并限定了電容值。 它們特別適于 LAN 保護應用，可為數據線分別提供符合 IEC 61000-4-2(IEC 801-2) 和 IEC 61000-4-4 (IEC 801-4) 要求的靜電放電 (ESD) 保護和電快速瞬變 (EFT) 保護功能。
應用:
??數據線 ESD 保護
特點：
??符合 AEC-Q101 標準
??單數據線保護
??UL 94 V-0 易燃額定模制
??15mg 輕薄型封裝
