【導讀】近年來綠色電池一直備受關注，尤其是在電源設計領域中廣受應用，性能優異的甲醇燃料電池。甲醇燃料電池的電能形成主要依靠甲醇和氧化劑的反應，不僅環保而且性能極佳。本文主要講解甲醇燃料電池陰極單電池的性能。
單電池性能
圖1為活化后的DMFC膜電極的V-I曲線和功率密度曲線?；罨囼?yàn)條件：膜電極放入電池測試裝置中，陽極通甲醇溶液，接著停止蠕動泵運轉，讓靜止甲醇溶液緩慢擴散；陰極利用空氣自然擴散，然后在35℃下，小電流密度放電運轉9h。其性能測試試驗條件為：低溫、常壓，甲醇濃度1.5mol/L，電池溫度35℃，甲醇流速2.5mL/min，陰極為自然空氣進料。

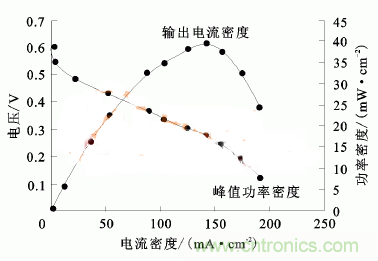

圖1 DMFC的V-1曲線和功率密度曲線
陰極空氣由小型空氣泵輸送，經過空氣流量計，進入第1個增濕器。當空氣增濕以后，接著進入第2個增濕器，最后進入電池陰極，其中2個增濕器的溫度均由恒溫水浴槽控制。第1個增濕器主要起空氣增濕和溫控作用，第2個增濕器主要是為了防止增濕空氣把水帶入電池陰極，造成水淹陰極，影響電池性能，起緩沖和溫控作用。從圖1看出，當單電池的輸出電壓為0.277V時，其輸出電流密度和峰值功率密度分別達到142.6mA/cm2，39.5mW/cm2。
本文對直接甲醇燃料電池空氣陰極的單電池性能進行了分析，通過對陰極空氣走向的講解，對整體工作過程進行了梳理。在分析的過程中，希望讀者能夠按照文中的思路進行思考，跟隨引導對直接甲醇燃料電池有進一步的了解。
