【導讀】多模塊電源串聯都有哪些方式？如何快速設計多模塊串聯電路？本文完全是為新手打造，為剛接觸電源模塊的工程師們提供最為經典的串聯設計方案。本文就由小編帶你一起見識三種多模塊電源串聯設計方案。

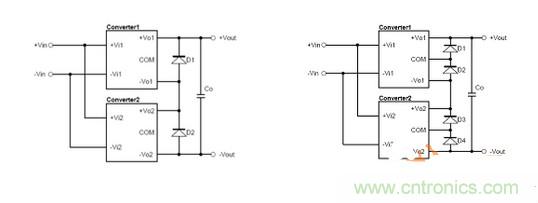

傳統(tǒng)串聯應用電路圖
上圖中所展示的電路圖為一般常見的電源模塊串聯工作應用。在平時的工作中，工程師為了獲得較高的電壓輸出通常會選擇將兩個電源模塊的輸出串聯起來，然后直接與負載連接。這樣一來，工程師就能夠得到兩組輸出相加之后的輸出電壓（Vo1+Vo2）。在使用這種串聯方式的前提下，建議使用者在各組輸出并上二極管，用來防止兩組輸出因啟動時間差，在輸出端產生不正常的電流路徑所造成的不良影響，串聯后的輸出電壓，可再加上輸出電容，用以降低因兩電源模塊差頻所造成Ripple&Noise
傳統(tǒng)串聯應用電路圖
上圖中所展示的電路圖為一般常見的電源模塊串聯工作應用。在平時的工作中，工程師為了獲得較高的電壓輸出通常會選擇將兩個電源模塊的輸出串聯起來，然后直接與負載連接。這樣一來，工程師就能夠得到兩組輸出相加之后的輸出電壓（Vo1+Vo2）。在使用這種串聯方式的前提下，建議使用者在各組輸出并上二極管，用來防止兩組輸出因啟動時間差，在輸出端產生不正常的電流路徑所造成的不良影響，串聯后的輸出電壓，可再加上輸出電容，用以降低因兩電源模塊差頻所造成Ripple&Noise。
