【導讀】電小二無線充電器說大不大，說小不小，但還挺好用。到底內部設計是怎樣的呢？這里小編為大家拆解這款電小二無線充電器，從外觀看沒有任何螺絲孔，似乎不好拆，但小編有辦法，讓小編帶著大家一起去窺探下它的內部設計如何？

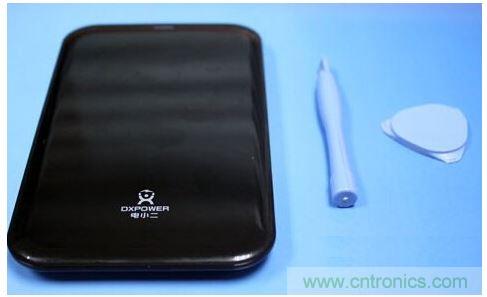

我們選擇的這款電小二無線充電器從外觀看沒有任何螺絲孔，那么如何拆開呢？我們首先要準備拆機翹邊的起子以及螺絲刀。有了這兩樣工具就可以開始拆解了。
拆解無線充電器
拆解首先要從無線充電板的USB接口部分下手。輕輕將該區域掰開，并用翹邊起子沿邊緣滑一圈。這時可能會感覺很緊，有要把充電器掰碎的感覺，這時手穩住，在滑一圈后，輕輕使勁，就可以將無線充電板打開了。

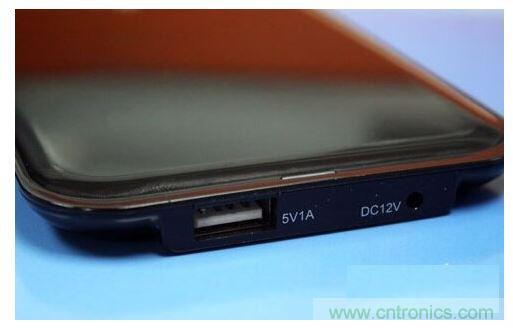

這個USB接口是拆開的下手點

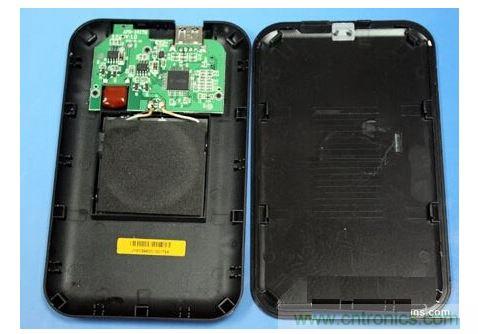

無線充電器打開了
打開充電板我們看到，原來兩部分是通過充電器內的卡扣鉚合連接在一起的。打開了充電器，下面就開始探求其中的奧秘吧。
[page]
探究無線充電器內部的奧秘

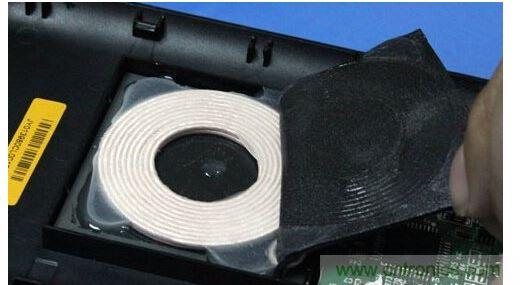

我們已經將無線充電器打開了，雖然充電器比較大，但其中的主要部件卻非常簡單。主要由控制電路板和充電線圈兩部分組成。
充電電路板是無線充電器的最核心的部分。我們看到電小二的這款無線充電器采用了AFD-101TQ的無線充電解決方案，無線充電控制芯片為AFD-101TX。我們看到整個線路板做工還是非常精良的。線路板上的焊接點、顆粒非常平整，這樣的做工讓人滿意。

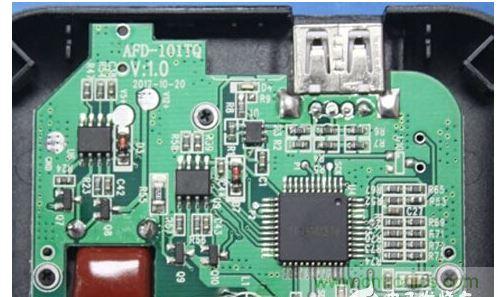

AFD-101TQ無線充電主板

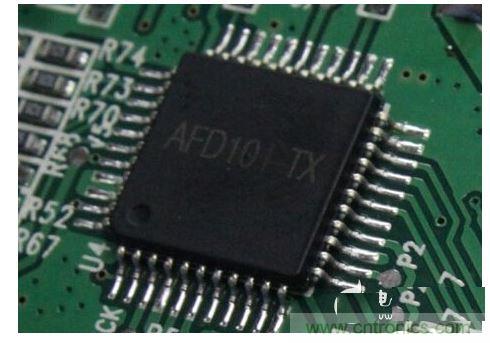

AFD101-TX無線充電控制芯片
[page]
主板上的IR芯片
控制版背面
無線充電器電容
[page]
接收器中的秘密
電小二W9300針對三星GALAXY S3設計，出了無線充電板外，還有一個無線接收器。把它放置在手機中，那么您就不需要再購買昂貴的官方無線充電套裝讓手機實現無線充電了。那么這個接收器內部有怎樣的秘密呢？下面就來為大家揭秘。

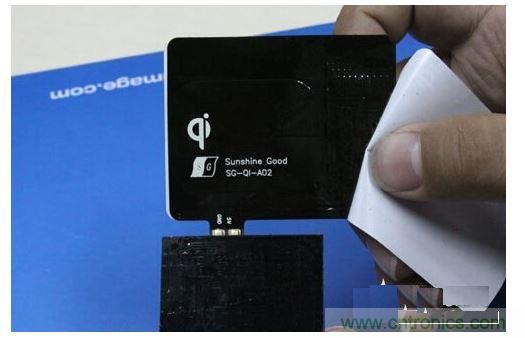

我們把接收器正面的貼紙撕掉，就可以看到無線接收器的內部了。在接收器上面我們可以看到QI的標識，同時還有與無線充電解決方案配套的線路部分。

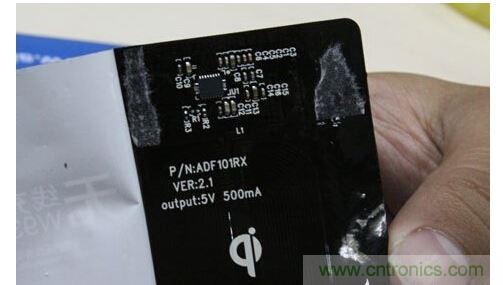

而在接收器背面，我們看到了一個無線充電線圈的加強貼紙，它可以讓手機在無線充電時獲得更充分的充電效果。
接收器背面
背面的加強線圈
到這里我們的拆解就告一段落了。我們將無線充電器裝回，再次給手機進行充電，發現一切工作正常.
