【導讀】TDK近日推出一款新型貼片式功率電感器，其電流處理能力比舊型號提高10%，額定電流高達7.5 A，電感范圍為1.0 µH至1000 µH，適用于汽車電子應用中的直流-直流轉換器以及要求較高的工業電子產品應用中的開關電源。
TDK最新的EPCOS B82476B1 M100系列SMT功率電感器，電流處理能力比舊型號提高10%。改進后的產品性能更加可靠，額定電流為0.33 A至7.5 A，電感范圍為1.0 µH至1000 µH，典型直流電阻為6.0 mΩ至1.95 Ω。

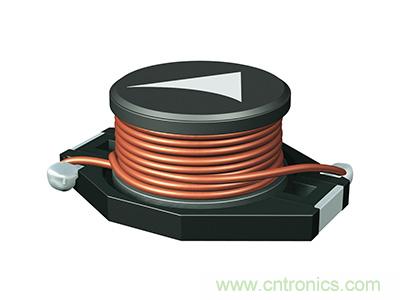

圖：TDK最新貼片式功率電感器
該功率電感器符合AEC-Q200標準，適合工作溫度范圍-55 °C 至+150 °C，因此滿足汽車電子應用的苛刻要求。這類非屏蔽式元件帶有基板，增強機械穩定性。產品封裝尺寸為12.95 mm x 9.40 mm，插入高度為 5.08 mm，符合RoHS標準并滿足JEDEC J-STD020D的無鉛焊接要求。這些大功率電感器的主要用途包括汽車電子應用中的直流-直流轉換器以及要求較高的工業電子產品應用中的開關電源 (SMPS)。
TDK新型功率電感器主要應用
●汽車電子應用中的直流-直流轉換器
●對溫度范圍和穩定性要求較高的開關電源
TDK新型功率電感器主要特點和效益
●電流處理能力比舊型號提高10%
●額定電流高達7.5 A
●寬工作溫度范圍：-55 °C至+150 °C
●符合AEC-Q200標準
●符合RoHS標準并滿足JEDEC J-STD020D的無鉛焊接要求
●寬電感范圍：1.0 µH 至1000 µH
TDK新型功率電感器主要數據
