泰克推出業界領先的新型高性能混合信號示波器
發布時間:2013-07-25 責任編輯:admin
【導讀】泰克推出行業領先的新型高性能混合信號示波器——新MSO/DPO70000DX系列示波器增強混合信號性能及探測功能,并提供眾多升級選項;同期推出全球速度最快噪聲最低的33GHz帶寬示波器探頭,及業內最高的低壓、高速串行及RF信號探測靈敏度。
MSO70000DX混合信號示波器
泰克公司日前宣布,推出行業領先的新型高性能混合信號示波器——新MSO/DPO70000DX系列高性能示波器,提供23GHz、25GHz和33GHz帶寬型號及用于調試數字和模擬電路的多種增強工具。同期還推出全球速度最快和噪聲最低的示波器探頭,提供33GHz帶寬及業內最高的低壓、高速串行及RF信號探測靈敏度。

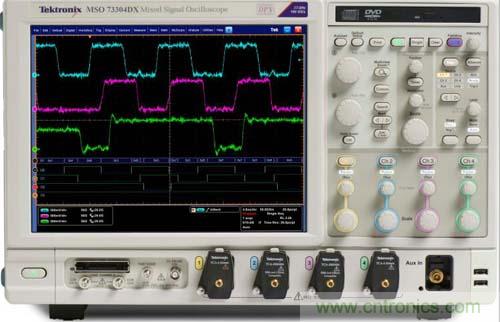

圖1:泰克推出業界領先的新型高性能MSO70000DX混合信號示波器
通過新MSO70000DX混合信號示波器,泰克繼續擴充業內最完善的混合信號示波器產品系列,使其支持的模擬帶寬從70MHz一直達到33GHz。由于所有泰克混合信號示波器均提供16個數字通道,所以工程師能夠一次連接更多輸入信號和觀察其設計的更多電氣行為,從而縮短調試周期和簡化系統驗證。這有助于設計團隊按時完成電子設計特征鑒定。新MSO70000DX示波器的16個數字通道均提供業內最佳的80皮秒定時分辨率。這使工程師能夠在4個高帶寬通道上進行高速DDR內存模擬驗證的同時獲得關于串行總線(如USB、I2C和SPI)邏輯或協議性能的實時準確反饋。
“DDR4將前沿內存技術的范圍擴大到高性能服務器市場”,微電子產業標準制定機構JEDEC固態技術協會主席Mian Quddus表示,“JEDEC歡迎相關公司推出幫助簡化這些服務器平臺的驗證和確保這些設計具有更高可靠性并更快推向客戶的工具。”
隨著33GHz P7600系列TriMode™探頭的推出,使泰克擁有市場上帶寬最高的探測系統。業內領先的TriMode™探測系統使工程師能夠用一種探頭配置來支持差分、單端和共模測量,使每個示波器通道體現更高的價值。
“調試最新的高速串行總線需要高性能以及靈活的模擬和數字輸入,”泰克高性能示波器總經理Brian Reich表示,“對于從事有關PCIe3、M-PHY、SuperSpeedPlus USB和LPDDR3或DDR4內存工作的工程師,70000DX系列提供了需要的帶寬以及集成的調試工具和獲獎的創新技術,如可視觸發(Visual Trigger),來幫助確保按時按預算完成項目。”
更高性能和價值
與先前的70000D系列示波器相比,新MSO/DPO70000DX示波器提供改進的性能和功能,并具有更高的整體價值。此外,這些新示波器還向客戶提供各種升級選項,來幫助客戶保護投資和適應需求變化,這些升級選項中包括帶寬升級、產品轉換和以舊換新 (trade-up) 計劃。例如,DPO70000DX模擬版本提供了在需求變化時通過客戶可安裝套件添加數字通道的選項。
這些混合信號示波器提供23GHz、25GHz和33GHz帶寬型號并包括iCaptureTM同步數字-模擬采集功能,此功能是泰克高性能MSO和邏輯分析儀獨有的。該功能使工程師能夠輕松和快速驗證與MSO70000DX系列的數字通道相連的16個信號中任意一個信號的模擬特征,而無需改變探頭或連接。
新系列混合信號示波器 (MSO MSO) 和數字熒光示波器(DPO) 機型在最大電壓設置值下具有600mV/div(6V滿量程)的更寬動態范圍,記錄長度為1G樣點/通道(共2個通道)。處理器速度也得到提高,支持對更長記錄的更快解碼。此外,這些示波器還支持大于 300,000 wfms/s的采樣速率。
最高帶寬TriMode探頭
MSO/DPO70000DX示波器配用的P7600系列高性能探頭現在提供33GHz的業內最高帶寬,同時探測靈敏度增加至3.48mV/div。其“remote head”(遠程探頭)架構提供同類(帶寬)產品中的最短輸入信號通路及最低噪聲性能。TriMode設計提供了用一條同軸電纜或solder-down(焊入式)連接進行差分、單端和共模測量的方便性。
定價與供貨信息
MSO/DPO70000DX系列示波器現在接受訂購, P7600 33GHz探頭現已供貨。
欲獲得最新信息,并幫助我們分享給更多人,請關注泰克官方微博(@泰克科技)。
