- 英特爾公布下一代處理器基于3D晶體管
- 3D晶體管不僅意味著芯片速度更快、還意味著能效更高
- 3D晶體管適用于小尺寸的手持設備，反復開關消耗的能源較低
英特爾公布重大技術，下一代處理器基于3D晶體管。那么，3D晶體管的精確定義及其重要性是什么呢？下面我們對此作出解答。
3D的確切含義是什么？

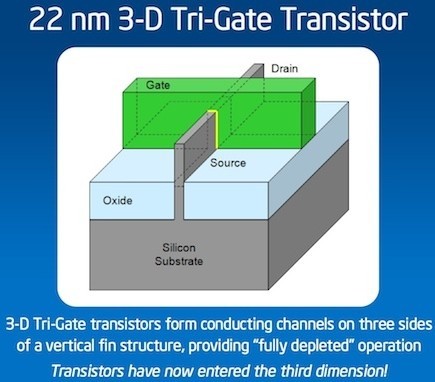

英特爾稱之為3D晶體管，但從技術上講，這是三門晶體管。傳統的二維門由較薄的三維硅鰭所取代，硅鰭由硅基垂直伸出。
何謂硅鰭？

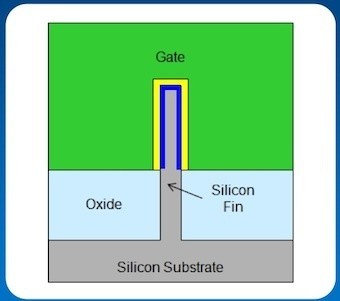

門包裹著硅鰭。硅鰭的三面都由門包裹控制，頂部包裹一個門，側面各包裹一個門，共包裹三個門。2D二維晶體管只有頂部一個門包裹控制。英特爾對此解釋簡單明了：“控制門增加，晶體管處于‘開’狀態時，通過的電流會盡可能多；處于‘關’狀態時，電流會盡快轉為零，能耗降至最低。晶體管在兩種狀態之間迅速切換能夠顯著提高性能。”
其重要性何在？
對證實摩爾定律至關重要。根據摩爾定律，每?jī)赡旯杵O(shè)備上的晶體管數量翻番。隨著設備尺寸日益縮小，按照傳統二維方式增加晶體管數量已經不可能了。因此，3D或垂直晶體管就很有必要。英特爾不僅從理論上證明其可行性，還將制造基于3D晶體管的芯片。
英特爾距離采用該技術還有多遠？
從本質上說，英特爾是一家制造商。因此，當該公司公布一項新技術時，絕對不是一個空中樓閣的創意。英特爾下一代處理器Ivy Bridge將獨家采用該3D晶體管技術。也就是說，英特爾在生產Ivy Bridge芯片時將退出2D晶體管制造業務、完全轉向3D晶體管。今年底，Ivy Bridge將進入商業生產，2012年進入批量生產。
22納米的重要意義是什么？
Ivy Bridge將采用22納米技術，當前Sandy Bridge處理器采用的是32納米技術。除了上述3D晶體管成果外，采用較小的幾何體通常能夠提高處理器的速度和能效。
3D晶體管意味著產品速度更快嗎？
當然，3D晶體管不僅意味著芯片速度更快、還意味著能效更高。英特爾面臨的最大挑戰不是速度，而是能效。3D晶體管能夠使芯片在電壓較低、泄漏較少的環境下運行，較之前的英特爾芯片性能更高、能效更好。
3D晶體管技術有助于英特爾在智能手機和平板電腦領域有效競爭嗎？
從理論上可行。ARM公司目前是英特爾的新主要對手。ARM芯片用于全球大多數平板電腦和智能手機，主要原因是其能效高。英特爾22納米3D晶體管技術性能較32納米二維晶體管提高37%。英特爾表示：“這意味著3D晶體管適用于小尺寸的手持設備，反復開關消耗的能源較低。相同性能下，3D晶體管能耗不足32納米二維晶體管的一半。”
