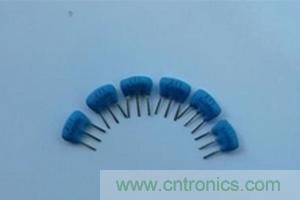

【導讀】陶瓷諧振器（CERALOCK®）的Q值低于石英晶體，此外，CERALOCK®可以在端子之間產生大電容。因此，影響CERALOCK®的噪聲 (不必要的電磁噪聲) 低于石英晶體。如果CERALOCK®的噪聲問題仍然存在，可以通過改變振蕩電路的常數將噪聲抑制在特定范圍。為此，通常使用如下三種方法。
1. 增加負載電容
如果增加了負載電容，就會增強低通濾波器的效果，從而減小微波噪音。因此，振蕩頻率也會稍微降低。如果負載電容增加過大，振蕩就會停止。
2. 增加阻尼電阻器 (Rd)
增加阻尼電阻器會進一步增加負載電容，增強低通濾波器的效果，糾正CERALOCK®與集成電路的配合，進而抑制反射振鈴。此外，此方法可以減少電流消耗，抑制噪音。如果阻尼電阻增加過多，振蕩就會停止。
3. 在負載電容與地之間安裝鐵氧體磁珠
安裝鐵氧體磁珠可以降低微波增益，抑制噪音。如果鐵氧體磁珠造成的感應系數或損耗過大，振蕩就會停止或發生異常振蕩現象。
即使用上述三種方式來抑制噪音，也可能是無效的，因為不同的集成電路和CERALOCK®會影響噪音的抑制效果。特別是針對三次泛音的CERALOCK®，其電路常數產生很少額外增益，因此，必須全面地考慮電路常數。
