【導讀】產生零點漂移的原因很多，任何元件參數的變化（包括電壓源電壓的波動），都將造成輸出電壓漂移。實踐證明，溫度變化是產生零點漂移的主要原因，也是最難克服的因素，這是由于半導體元器件的導電性對溫度非常敏感，而溫度又很難維持恒定。
當環境溫度變化時，將引起晶體管參數的變化，從而使放大電路的靜態工作點發生變化，而且由于級間耦合采用直接耦合方式，這種變化將逐級放大和傳遞，最后導致輸出端的電壓發生漂移。直接耦合放大電路級數愈多，放大倍數愈大，則零點漂移愈嚴重，并且在各級產生的零點漂移中，第一級產生零點漂移影響最大，為此減小零點漂移的關鍵是改善放大電路第一級的性能。

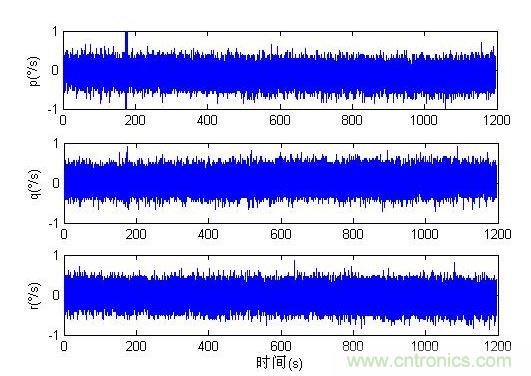

產生零點漂移的原因及解決措施
在實際電路中，根據具體情況可采用不同的措施抑制零點漂移。常用的措施有下面幾種：
1、選用高質量的硅管
硅管的Icbo要比鍺管小好幾個數量級，因此目前高質量的直流放大電路幾乎都采用硅管。另外管子的制造工藝也很重要，即使同一種類型的管子，如工藝不夠嚴格，半導體表面不干凈，將會使漂移程度增加。所以必須嚴格挑選合格的半導體器件。
2、溫度補償?shù)姆椒?/strong>
利用溫度對非線性元件的影響來抵消溫度對放大電路中晶體管參數的影響，進而減小電路的零點漂移。這種方法比較簡單，在線性集成電路中應用比較多，但是補償?shù)某潭炔粔蚶硐搿Ｊ軠囟妊a償法的啟發，人們利用兩只型號和特性都相同的晶體管來進行補償，收到了比較好的抑制零點漂移的效果，這就是差動放大電路。
3、調制法
這種方法的指導思想是先將直流信號通過某種方式轉換成頻率較高的交流信號（這種方式稱為調制），經過阻容耦合放大電路進行放大后，再轉換成直流信號（這種轉換稱為解調）。因此這種方法既放大了輸入信號，又抑制了零點漂移。
