【導讀】當提到通信系統時，比起單端電路，差分電路總是能提供更加優良的性能——它們具有更高的線性度、抗共模干擾信號性能等。今天我們就說說RF信號鏈應用中差分電路的4大優點~
當提到通信系統時，比起單端電路，差分電路總是能提供更加優良的性能——它們具有更高的線性度、抗共模干擾信號性能等。今天我們就說說RF信號鏈應用中差分電路的4大優點~
1. 利用差分電路可以達到比利用單端電路更高的信號幅度
在相同電源電壓下，差分信號可提供兩倍于單端信號的幅度，它還能提供更好的線性度和SNR性能。

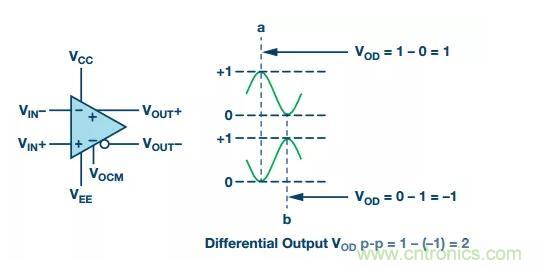

圖1. 差分輸出振幅
2. 差分電路對外部EMI和附近信號的串?dāng)_具有很好的抗擾性
這是因?yàn)榻邮盏挠杏眯盘?hào)電壓加倍，噪聲對緊密耦合走線的影響在理論上是相同的，它們彼此抵消。
3. 差分信號產生的EMI往往也較低
這是因?yàn)樾盘?hào)電平的變化(dV/dt或dI/dt)產生相反的磁場，再次相互抵消。
4. 差分信號可抑制偶數階諧波
以下展示了連續波(CW)通過一個增益模塊的示例。
當使用一個單端放大器時，如圖2所示，輸出可表示為公式1和公式2。

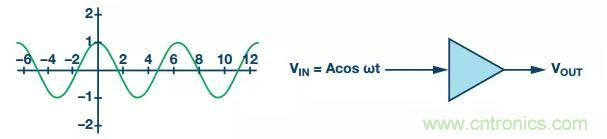

圖2. 單端放大器
當使用一個差分放大器時，輸入和輸出如圖3所示，表示為公式3、公式4、公式5和公式6。

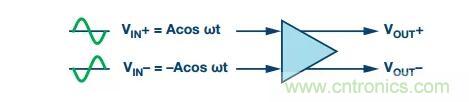

圖3. 差分放大器
理想情況下，輸出沒有任何偶數階諧波，使得差分電路成為通信系統一個更好的選擇。
