【導讀】開關穩壓電源的電路設計方法不只一種，這里為大家介紹一種自激反饋開關穩壓電源電路設計，該開關穩壓電源電路設計有別于其他的普通開關電源設計，到底有什么好的優點呢？請看下文詳細的自激反饋開關穩壓電源電路設計。

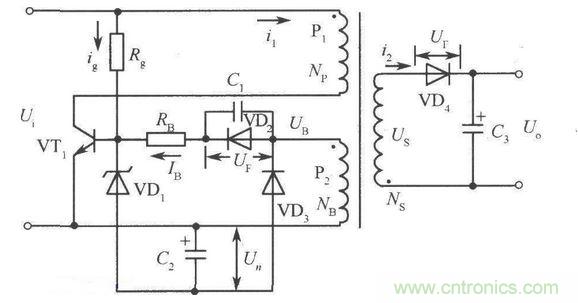

自激反饋開關穩壓電源基本原理如圖所示。當加上輸入電壓時，電流經Rg流向開關管VTl的基極，使VTl導通，此時變壓器副邊的二極管反向偏置，無電流流過，于是VTl集電極電流和變壓器繞組Np中流動的電流相等。由于是從零啟動，因此基極電流不大就能使VTl導通。
