【導讀】本文帶給大家的是一款節能摩托車整流穩壓器電路設計，本裝置電路的磁電機輸出的交流電壓經二極管整流后變成脈動直流電壓分兩路輸出。這款電路設計節能效果很高，大家可以來學習下！

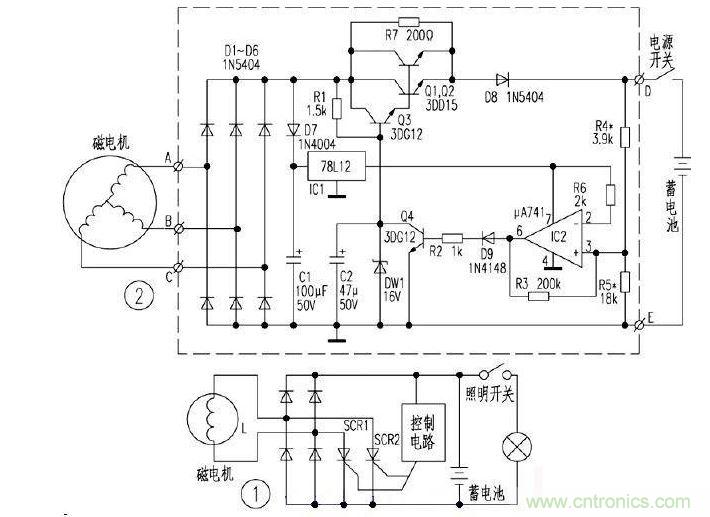

本裝置電路如圖所示。磁電機輸出的交流電壓經二極管Ｄ１～Ｄ６整流后變成脈動直流電壓分兩路輸出。一路由Ｑ１、Ｑ２、Ｑ３、Ｒ１、Ｒ７、ＤＷ１，以及Ｃ２組成的典型晶體管串聯穩壓電路穩壓后輸出１６Ｖ電壓，經Ｄ８給蓄電池充電；另一路經Ｄ７隔離后由Ｃ１濾波、ＩＣ１穩壓得到１２Ｖ直流穩定電壓對運算放大器ＩＣ２供電，并且經電阻Ｒ６接至ＩＣ２的②腳作基準電壓，蓄電池的電壓經Ｒ４、Ｒ５分壓后送至ＩＣ２的③腳作為比較電壓。當蓄電池的電壓低于１４。４Ｖ時，加至ＩＣ２③腳的比較電壓比②腳的１２Ｖ基準電壓低，運算放大器輸出低電平，Ｑ４截止，Ｑ１～Ｑ３正常工作輸出１６Ｖ電壓。當蓄電池的電壓高于１４。４Ｖ時，ＩＣ２的③腳比較電壓高于②腳基準電壓，ＩＣ２輸出高電平，Ｑ４飽和導通，分流掉流入Ｑ３基極的電流，從而造成Ｑ１Ｑ２的輸出電壓大幅下降，Ｄ８截止，停止向蓄電池充電和向電器供電。此時，車上的電器均由蓄電池供電。當蓄電池的電壓再次低于１４。４Ｖ時，則ＩＣ２又輸出低電平，Ｑ１、Ｑ２又正常輸出。顯然，當蓄電池充滿電時，磁電機幾乎工作在空載狀態，而不像常規的硅整流穩壓器那樣處于大負荷短路狀態，這就達到了節能的目的。電路中Ｒ３為ＩＣ２的正反饋電阻，Ｒ７用于在Ｑ１Ｑ２截止時給蓄電池進行涓流充電，Ｄ９的作用是保證某些運算放大器的微量零漂輸出不至于導致Ｑ４導通，而產生誤動作。
