LVB1560和LVB2560的產品特性：
- 具有0.73V、0.76V正向壓降
- 15A、25A的電流等級
- 采用GSIB-5S封裝
LVB1560和LVB2560的應用范圍：
- 桌面PC、服務器的開關電源
- 電信系統、白色家電的開關電源

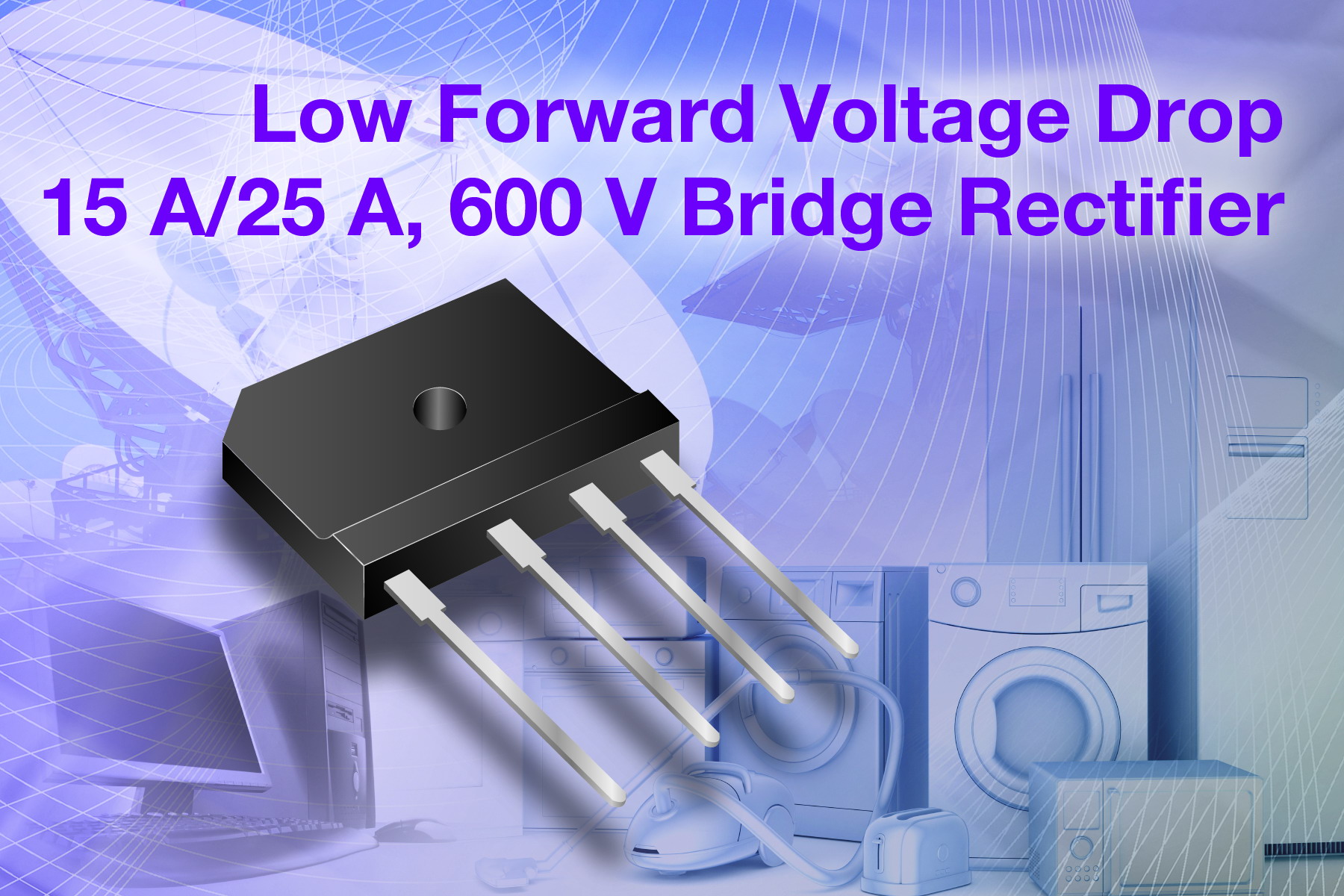

日前，Vishay Intertechnology, Inc.宣布，推出采用GSIB-5S封裝的新款單相直排橋式整流器--- LVB1560和LVB2560。整流器的VF比前一代產品更低，在+125℃下只有0.73V，并可承受高正向浪涌電流。
LVB1560的電流等級為15A，在7.5A電流時的正向電壓降低至0.73V，LVB2560的電流等級為25A，在12.5A電流時的正向電壓降只有0.76V。器件的低VF能夠降低功率損耗，從而提高電源效率并節能。
近日發布的橋式整流器具有最高600V的峰值反向電壓等級。器件采用氧化物平面芯片結構，外殼絕緣強度高達2500VRMS。
在用于桌面PC、服務器、電信系統、家用電器和白色家電應用的開關電源中，LVB1560和LVB2560是初級側AC-DC全波整流的絕佳選擇。
整流器可采用per JESD 22-B106規定的+275℃、10秒鐘浸錫加工，確保在波峰焊或手工焊中的高可靠性。器件符合RoHS指令2002/95/EC和WEEE 2002/96/EC，符合IEC 61249-2-21的無鹵素規定。
器件規格表：
|
型號 |
LVB1560 |
LVB2560 |
|
IF |
|
|
|
VRRM |
600 V |
600 V |
|
IFSM |
|
|
|
IR |
< 10 µA @ 600 V, + |
< 10 µA @ 600 V, + |
|
VF @ IF, TA |
0.73 V @ |
0.76 V @ |
|
TJ max. |
+ |
+ |
橋式整流器現可提供樣品，將于2011年一季度實現量產，大宗訂貨的供貨周期為八周。
