【導讀】長期的使用過程中會發現，當攝像機鏡頭對準LED顯示屏時，偶爾會出現莫名其妙的水波一樣的條紋和奇怪的色彩（如圖1所示），也就是常說的摩爾紋（Moir pattern）現象。
圖1 LED顯示屏摩爾紋現象
如何避免或減少摩爾紋現象呢？一般有以下幾類方法：
CCD像素偏置技術
近幾年，摩爾紋現象得到攝像機廠家越來越多的重視，日本松下公司就通過CCD像素偏置技術來減少摩爾紋的產生。
由于CCD的靶面是點陣排列的，不是連續的面，所以當圖像的空間頻率（例如LED大屏幕的空間頻率）超出了CCD的空間頻率時，就容易產生摩爾 紋現象。簡單來說，就是由于圖像細節小于每一個圖像傳感器之間的間隔所造成的。而空間偏置是一種用來提高CCD攝像機亮度水平分辨率的方法。這種方法能夠 盡可能地使用CCD陣列中的像素數，達到比理論值更高的分辨率。其像素排列方式如圖3，紅色和藍色CCD被固定在棱鏡模塊上，它們的間隔水平偏置相當于綠 色的一半。它將掃描線中的采樣數量加倍，用于制作亮度信號，這樣就得到了更高的分辨率。

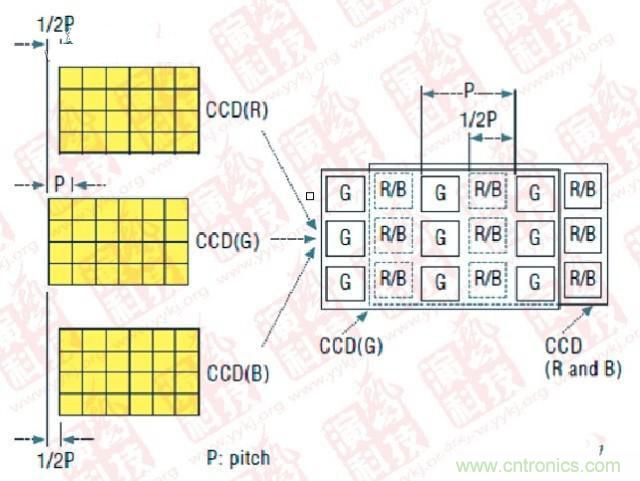

圖3 CCD偏置技術（P- Pitch：節距，機械工程量詞，同側齒面間的弧長）

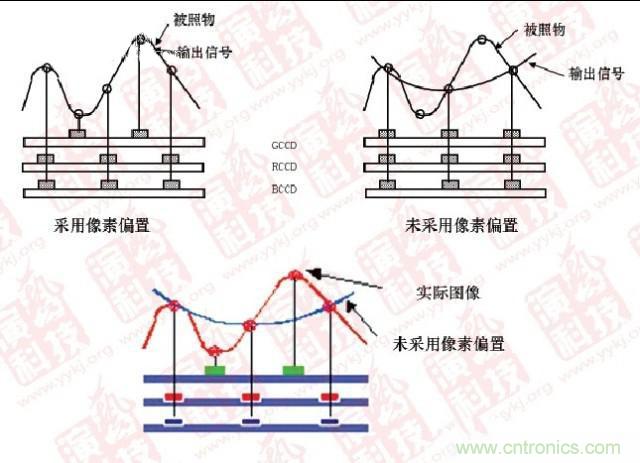

圖4是采用CCD像素偏置技術對提高分辨率效果的示意圖，被攝對象的頻率反映的是圖像的細節。當采用像素偏置技術時，綠色CCD 和紅藍 CCD 將取得不同點的圖像信息，經過 DSP 數字信號處理之后，就可以得到紅色曲線的圖像信息（如物體有高于紅線的細節信息則無法得到）；而不采用像素偏置技術，則只能得到如藍色曲線的圖像信息，顯 然，實際輸出的圖像細節就少多了。但是，即便采用這種方法，仍不能徹底消除摩爾紋，原因是CCD仍存在一定的空間頻率，無法連續成一個面。[page]
圖4 CCD偏置示意
攝像機調整
在電視拍攝時可采用以下辦法來減輕或消除摩爾紋干擾：
（1）改變攝像機角度。由于攝像機與LED顯示屏的角度會導致摩爾紋，稍微改變攝像機的角度（通過旋轉攝像機）可以減輕或消除摩爾紋。
（2）改變攝像機位置。通過左右或上下移動來改變角度關系，可以減少摩爾紋。
（3）改變焦點。細致圖樣上過于清晰的焦點和細節可能會導致摩爾紋，稍微改變焦點可改變清晰度，進而幫助消除摩爾紋。
（4）改變鏡頭焦長。用不同的鏡頭或焦長設定，來改變或消除摩爾紋。
（5）用軟件處理，消除最終影像上出現的摩爾紋。
但是，上述的方法在某些特定的場合可以適用，但對于電視攝像，特別是電視直播節目，就存在實際的操作問題。
