一款觸摸式防盜報警器電路設計

發布時間:2014-07-06 責任編輯:sherryyu

【導讀】本文為大家講解的是一款觸摸式防盜報警器電路設計,該電路是由整流濾波電路、觸摸金屬片M、單穩態觸發器、聲音模擬電路、音頻功率放大電路等組成。效果比普通的防盜報警器要好,具體的電路設計請看下文。

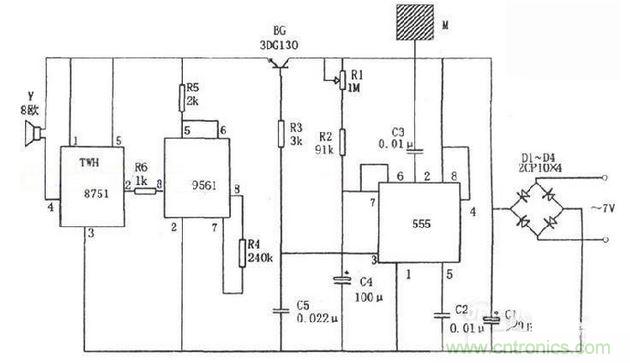

觸摸式防盜報警電路由整流濾波電路、觸摸金屬片M、單穩態觸發器、聲音模擬電路、音頻功率放大電路等組成。電路中時基電路555和R1、R2、C4構成單穩態觸發器,其輸入信號即為由手觸摸金屬片M時的經過C3的觸發信號,它由②腳輸入,相應電路變成暫穩態,并由3腳輸出高電平。該高電平使BG管導通,從而又使后面電路的工作電源被接通。

四音響模擬集成電路KD-9561與R6、C4、TWH8751和揚聲器Y組成警笛報警電路。當芯片的電源電路接通后,其3腳將輸出警笛信號,經過TWH8751放大后推動揚聲器發出“嗚哇”的警笛聲。經過一段時間(時間長短由R1、R2和C4來決定,一般幾十秒到幾分鐘)后,555轉入穩態,其③腳輸出的低電平使BG管截止,其后面的電源回路被切斷,停止工作,警笛聲停止。此后,報警器又重新處于預報狀態。

圖中芯片TWH8751為功率開關集成電路,以放大音頻功率,使報警警笛聲更響。
 一款觸摸式防盜報警器電路設計
