【導讀】近日，Vishay推出可在1.5V～5.5V電壓下工作的新款上升斜率控制的P溝道高邊負載開關---SiP32458和SiP32459，在3.3V和5V下的導通電阻為20m?，將4.5V下的導通電壓上升斜率控制在3ms，限制使用容性或噪聲敏感負載的設計方案的涌入電流。
Vishay推出可在1.5V～5.5V電壓下工作的新款上升斜率控制的P溝道高邊負載開關---SiP32458和SiP32459。這兩款器件均具有一個集成的可提供穩定的20m?低導通電阻，同時保持低靜態電流的柵極泵。器件采用小尺寸6凸點晶圓級CSP封裝(WCSP6)，將4.5V下的導通電壓上升斜率控制在3ms，限制使用容性或噪聲敏感負載的設計方案的涌入電流。
SiP32458和SiP32459突破技術
為實現更高的效率，今天發布的負載開關在1.5V、1.8V電壓下的開關導通電阻為30mΩ和26mΩ，在3.3V和5V下的導通電阻為20m?。兩款開關支持3A的連續電流，低至4.2µA的靜態電流使電池供電設備的工作時間更長。在禁用的情況下，SiP32458提供一個反向阻斷電路，防止大電流流入電源；SiP32459集成了一個輸出放電開關，當負載開關禁用時，這個放電開關使負載能夠快速放電。
SiP32458和SiP32459的WCSP6封裝具有1mm x 1.5mm的小占位，節距0.5mm，在頂側進行層壓，以增強機械耐用性。為了節省空間，負載開關采用較低的輸入邏輯控制閾值電壓，能夠直接連接低電壓I/O管腳，不需要外部的電平轉換電路或更高電壓的柵極驅動器。這兩款器件在控制邏輯的EN腳上都提供集成的2.8M?下拉電阻。

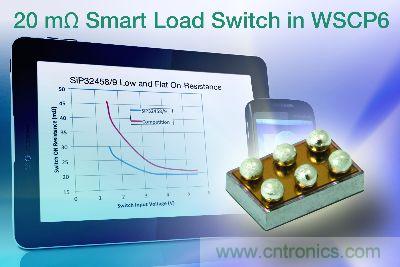

圖示：Vishay推出的SiP32458
SiP32458和SiP32459適用范圍
SiP32458和SiP32459可用于智能手機、GPS設備、數碼相機、媒體播放器、筆記本電腦和平板電腦等便攜式電子產品，游戲機、醫療和保健設備，以及工業儀表中的負載切換。器件符合RoHS，無鹵素。
Vishay推出的SiP32458和SiP32459P溝道高邊負載開關，具有極低的導通電阻，導通電壓上升斜率為3ms，節距只有0.5mm，不僅節省了空間還增強了機械耐用性，可以廣泛適用于各個領域。
供貨信息
SiP32458和SiP32459現可提供樣品，并已實現量產，供貨周期為十二周。
