【導讀】集成隔離電源iCoupler®的 digital isolators with integrated isolated power, isoPower,®數字隔離器采用隔離式DC-DC轉換器,能夠在125 MHz至200 MHz的頻率范圍內切換相對較大的電 流。在這些高頻率下工作可能會增加對電磁輻射和傳導噪聲的擔心。
ADI公司的AN-0971 應用筆記 isoPower 器件的輻射控制建議提供了最大限度降低輻射的電路和布局指南。實踐證明,通過電路優化(降低負載電流和電源電壓)和使用跨隔離柵拼接電容(通 過PCB內層電容實現),可把峰值輻射降低25 dB以上。
倘若設計中具有多個isoPower 器件并且布局非常密集,情況又將如何? 是否仍然能夠明顯降低輻射? 本筆記將針對此類情況提供 一些一般指導原則。
由于內層拼接電容能夠構建低電感結構,因此最具優勢。在整體PCB區域受限的情況下,采用多層PCB就是很好的方式。采用盡可 能多的層數切實可行,同時盡可能多的交疊電源層和接地層(參考層)。圖1為一個堆疊示例。

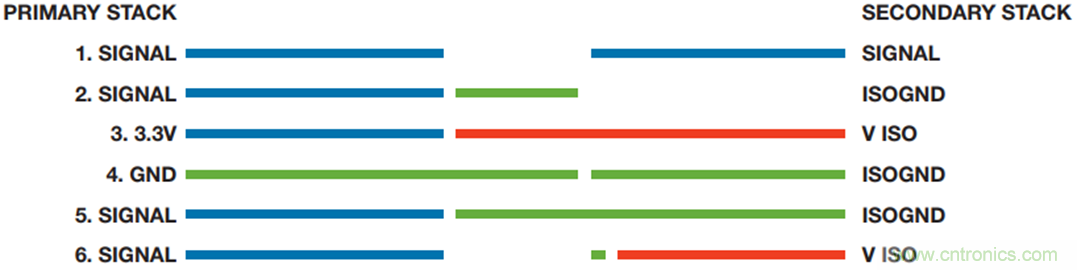

圖1.PCB層堆疊示例
埋層(原邊3、4層,副邊2至5層)可承載電力和接地電流??缭礁綦x柵的交疊(例如原邊上的第4層GND和副邊上的第3層V Iso)可 形成理想的拼接電容。通過多層PCB堆疊可形成多個交疊,從而提高整體電容。為使電容最大,還必須減小參考層之間PCB電介質 材料的厚度。
另一個布局技巧就是交疊相鄰的 isoPower 通道的各層。圖2顯示了一個具有四條相鄰?fù)ǖ赖氖纠?/div>

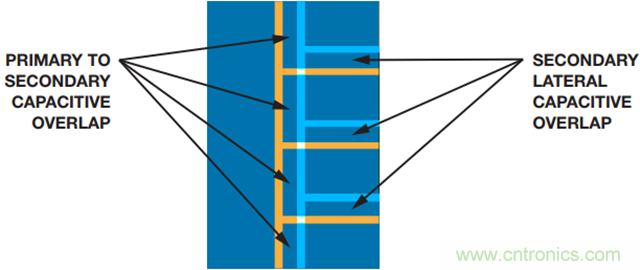

圖2.具有交疊拼接電容的四個相鄰?fù)ǖ?/div>
本示例中,每個輸出域與其他域隔離,但是我們?nèi)阅芾靡恍┙化B電容。圖3顯示了這種堆疊,可看到每個isoPower 器件可增加電 容以及相鄰隔離區連接的情況。
圖3.具有交疊拼接電容的四個相鄰?fù)ǖ?/div>
必須確保內部和外部間隙要求符合最終應用。還可使用鐵氧體磁珠在任意
電纜連接上提供過濾,從而 減少可能產生輻射的天線效應。
小結:
● 最大程度降低每個通道的電源要求
● 在多個PCB層上構建拼接
● 采用盡可能多的PCB層切實可行
● 在各參考層間使用最薄的電介質
● 在相鄰域之間進行連接
● 確保內部和外部爬電距離仍然符合要求
● 電纜連接上提供過
