恒壓變壓器（Constant Voltage Transformer，CVT）是一種集穩壓、隔離、濾波功能于一體的鐵磁諧振式穩壓設備。它通過獨特的結構設計，能夠在輸入電壓大幅波動時提供穩定輸出，為精密儀器和關鍵系統提供純凈、可靠的電力保障。

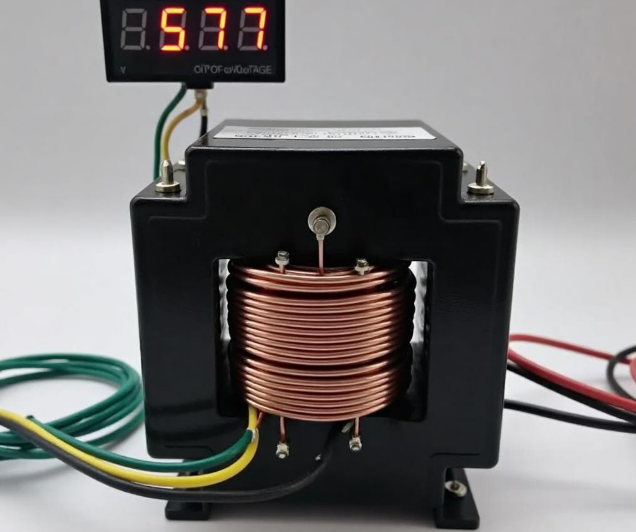

其核心原理基于鐵磁諧振效應。恒壓變壓器采用"日"字型鐵芯結構，初級線圈位于一個窗孔中，次級線圈和諧振線圈則在另一個窗孔中。當接通電源后，外接電容與諧振線圈形成諧振回路，使次級鐵芯處于淺飽和狀態，從而形成一個恒定的交變磁場。
這使得次級線圈的感應電動勢保持穩定，不受輸入電壓變化的影響。
一、恒壓變壓器的核心優勢
恒壓變壓器在電力穩定領域擁有不可替代的地位，其主要優勢體現在三個方面：
卓越的抗干擾能力：共模抑制≥50dB，能有效消除電網中的雜波干擾，對3～13次諧波、特別是三次諧波的消除率達到90%以上。即使輸入為方波或雜波，輸出仍能保持純凈的正弦波。
極高的可靠性：整機僅由變壓器和電容器組成，無需電子控制部分，這種簡潔結構大大提高了系統的可靠性，平均無故障時間可達8萬小時（9年以上）。
強大的自我保護功能：當過載或短路時，輸出電壓會自動下降至零，并自動限流至額定值的1.5-2.5倍。故障消除后能自動恢復，不會造成永久性損壞。
二、應用場景廣泛
恒壓變壓器因其獨特性能，在多個關鍵領域得到廣泛應用：
在航天、航空、核工業等對電源可靠性要求極高的場合，恒壓變壓器提供了無可替代的電源保障。
在醫療設備、金融系統、通信基礎設施等領域，恒壓變壓器能有效抑制電網諧波污染，保證精密設備的正常運行。
在工業環境中，恒壓變壓器為數控設備、精密儀器和自動化系統提供穩定電力，防止因電壓波動造成的生產事故和數據丟失。
三、成本分析與選型要則
恒壓變壓器的成本構成主要取決于材料質量、功率容量和防護等級。中小功率型號（1-5kVA）價格通常在2000-8000元區間，大功率工業級型號（10-100kVA）可能高達數萬元。
在選型時需要考慮以下幾個關鍵因素：
輸入電壓范圍：根據實際電網條件選擇，常見規格有單相220V±30%（154-286V）和三相380V±30%（266-494V）。
輸出精度要求：高質量恒壓變壓器在輸入電壓160-250V變化時，輸出電壓變化可小于1.5%；負載電流從滿載到減半時，輸出電壓變化約1.5-4%。
環境適應性：需要考慮安裝環境的海拔高度（不超過1000米）、環境溫度（-40℃至+40℃）和濕度條件（相對濕度不大于85%）。
防護等級：對于工業環境，建議選擇IP54及以上防護等級的產品，以防止灰塵和水分侵入。

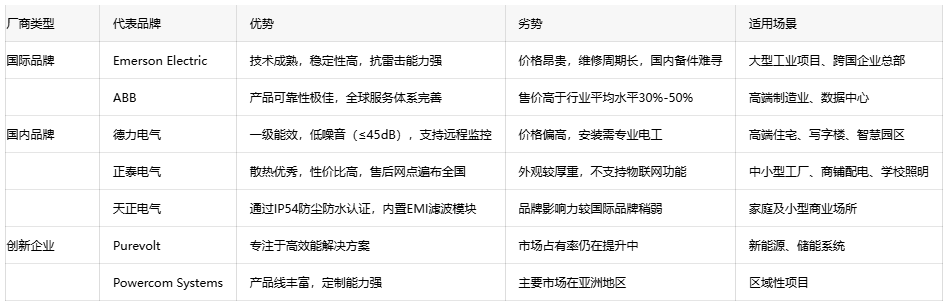

四、主流廠商全對比
國際和國內恒壓變壓器市場的主要參與者包括：
五、選型要則與成本優化
在選擇恒壓變壓器時，需要綜合考慮以下因素：
能效等級：2025年起，國家強制要求新裝變壓器必須達到IEC 60076-11標準的一級能效（損耗比舊國標降低30%以上）。高效能產品雖然初始投資較高，但長期運行下的電費節省可觀。
散熱性能：散熱設計直接關系到設備壽命和安全性。優質產品采用雙風道+智能溫控風扇設計，能在45℃環境溫度下連續工作8小時而外殼溫度不超過60℃。
防護等級：對于工業環境或戶外應用，至少應選擇IP54防護等級的產品，以防止灰塵和水分侵入引發故障。
成本優化建議：避免盲目追求低價產品，售價低于1500元的10kVA變壓器很可能存在偷工減料問題，空載損耗可能高達2.8W/kVA，運行1年電費可能多出近1200元。
六、技術發展趨勢
恒壓變壓器技術正在向以下幾個方向發展：
高頻化與高集成度：采用GaN/SiC器件提升開關頻率至MHz級，顯著縮小磁性元件體積。
無電感方案：通過智能能量控制實現無電感設計，降低EMI干擾與系統復雜度，成本較傳統方案可降低30%。
智能化保護功能：集成動態過載調節（短路自恢復）與遠程參數配置接口，適配柔性生產需求。
恒壓變壓器作為電力穩定性的守護者，在電網環境日益復雜的今天顯得愈發重要。選擇時需摒棄“唯價格論”的思維，綜合考慮實際需求、使用環境、品牌口碑和長期運行成本。
對于一般商用場景，國產領先品牌如德力、正泰已能提供性能卓越、性價比高的解決方案；而對極端工況或超高可靠性要求的應用，國際品牌如ABB、Emerson仍是穩妥選擇。未來，隨著SiC/GaN技術的普及和智能化程度的提高，恒壓變壓器將向著更高效、更緊湊、更智能的方向持續演進。
