【導讀】此電路具備良好的線性和精度，輸出為每秒1000個脈沖時，誤差只有1%。如果每秒10個脈沖，其誤差可以減少到0.001%。
此電路具備良好的線性和精度，輸出為每秒1000個脈沖時，誤差只有1%。如果每秒10個脈沖，其誤差可以減少到0.001%。

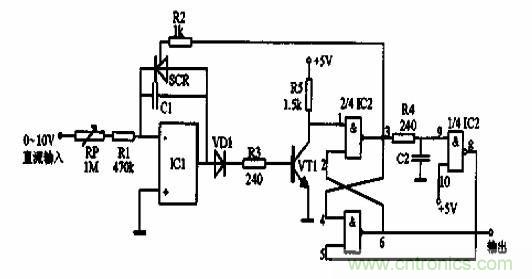

由于可控硅整流器SCR的陰極是連接到運算放大器的相加點。所以應采用負電壓控制。對于正輸入電壓可以倒相后輸入。
電路復位是由R-S觸發器和延時倒相器來完成。平時觸發器Q輸出端為低電平，故可控硅SCR截止，積分器的輸出通過二極管VD1加至三極管VT1的基極。當積分器輸出達到大約1.4V的時候，晶體管導通，使觸發器置位。此時觸發器的Q輸出變成高電平，可控硅SCR導通，積分電容放電。Q輸出的高電平經1us延時和倒相后使觸發器復位，積分電容C放電到大約0.7V的時候，可控硅截止，于是第二個積分周期開始。
