【導讀】本文為大家?guī)淼氖且豢钪犉麟娐贩治觯啾扔谄胀ǖ闹犉麟娐?，該電路設計多了反饋網絡，工作更穩定。那么該助聽器電路設計是如何工作的呢？下文將為大家詳細的講解該款性能更穩定的助聽器電路。

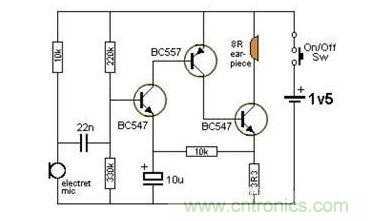

首先，當開關閉合后，直流電壓通過左邊的10K電阻來驅動產生微弱的聲音信號，通過22n的電容濾波后得到的交流聲音信號提供給第一個晶體管的基極，在直流電源的作用下，通過三極共射放大電路用來放大聲音信號，BC547下面的10k電阻構成電流串聯負反饋，用來穩定輸入輸出。
開關SW閉合--R1給 MIC提供偏置--當有聲音發生時MIC產生音頻信號經過電容C1進行耦合至Q1基極--電阻R2，R3，Q1和C2組成共射偏置電路--音頻信號經過 Q1進行電壓放大后對Q2直接耦合--Q2進行電流放大至Q3基極驅動揚聲器發聲。R4上面的說的很對是屬于電流串聯負反饋我標了靜態極性。
這個電路的 C1是Q1的耦合電容、C2是Q1的交流旁路電容（消除交流噪聲）、R2、R3是Q1的基極上下偏置電阻，Q1是一共射放大電路（也稱“射極跟隨器”），起前、后級級連的過度作用，放大倍數不大，主要是放大電流；Q2是Q3的推動（又可稱“激勵”）級，末級是功率放大；R4是（電流）負反饋電阻。這個電路比“第一彈”多了一個反饋網絡，工作更穩定，但放大能力（若三極管的參數一樣）不如前者大。
