【導讀】世上本沒有垃圾，垃圾都是放錯了位置的資源。對于電路來說，保護器件就是其保護作用的關鍵資源，但如果放錯了位置，它就是垃圾；甚至不僅是垃圾，而還可能成為禍害。本文的兩個案例，均是因器件放置位置所引起保護器件變“垃圾”。
最近承接的幾起電路原理圖審核項目來看，觸景生情而發出如下的感慨：“世上本沒有垃圾，垃圾都是放錯了位置的資源。對于電路來說，保護器件就是其保護作用的關鍵資源，但如果放錯了位置，它就是垃圾；甚至不僅是垃圾，而還可能成為禍害。”

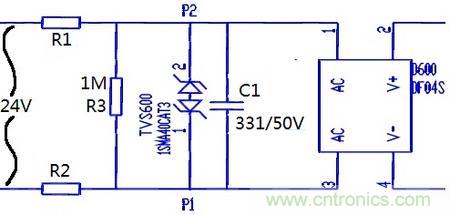

案例1：輸入端24V波動，R1和R2常被燒壞。
由電路圖分析，R1和R2的作用可能有二，一是限流，二是保護。如果設計起因是出于保護作用的話，24V輸入波動較大的時候，R1/R2上過流被燒掉就是正常的，誰讓您把它當保險絲使用呢！但是如果出于限流的作用，則TVS的放置位置就值得商榷了。宜把TVS放置在R1/R2的左側，這樣，24V上有波動尖峰輸入的時候，先從TVS泄放了，而不會連累R1/R2。

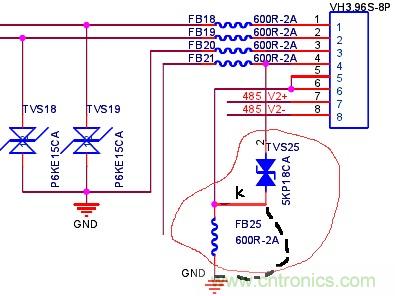

案例2：保護器件對地的通路上不要有其他器件（如圖2紅圈內器件）（嫌電路死得慢的除外）
TVS 25起作用的時候，泄放電流同時也會流經FB25，雖然這里的FB25的耐流是2A，已有一定的余量，但磁珠的失效后現象是燒斷，它一旦斷開，TVS的保護作用將不復存在，甚至后面的電路尚不自知，繼續工作時再來擾動，則后續電路難保。
而保護類器件失效后的第一現象是短路，以便即使它壞掉也能繼續將外來擾動電流泄放掉以保護后續電路。
解決方法就是將k字母下的那條線斷開，并用黑虛線將TVS連接到地（如圖2）。這里磁珠的作用是在Pin5和Pin6與地之間加一道尖峰的吸收措施實現隔離，所以仍需保留。
由以上兩個案例分析，均是因器件放置位置所引起，還有發生過原理圖對，但PCB布線錯，或原理圖錯，但PCB確實對的，因這些器件大都是連接在地之間的，出現此類錯誤也是自然。
