【導讀】電源連接器作為電子設備中傳輸電能的關鍵組件，其性能優劣直接關系到整個系統的穩定性和可靠性。一款優秀的電源連接器不僅能夠提供穩定高效的電力傳輸，還能在復雜工作環境中保持持久的安全性能。
電源連接器作為電子設備中傳輸電能的關鍵組件，其性能優劣直接關系到整個系統的穩定性和可靠性。一款優秀的電源連接器不僅能夠提供穩定高效的電力傳輸，還能在復雜工作環境中保持持久的安全性能。
隨著電子設備向小型化、高功率密度方向發展，電源連接器的技術參數與選型策略也變得愈發復雜。從通信設備到消費電子，從工業控制到汽車電子，電源連接器在各個領域都扮演著不可或缺的角色。
一、電源連接器的基礎知識
電源連接器是一種專門設計用于將電力從電源傳輸?shù)诫娮釉O(shè)備的機電元件，其主要功能是建立安全可靠的電氣連接。根據結構和工作原理的不同，電源連接器可分為多種類型，包括直流電源連接器、交流電源連接器和片簧連接器等。
直流電源連接器通常由插頭和插座兩部分組成，插頭具有圓柱形結構，內部觸點和外部觸點由絕緣材料隔開。插座則焊接到電路板中，用于接收插頭并實現電氣連接。
片簧連接器則采用彈片式結構接觸件，具有接觸電阻低、插拔力小和防誤插設計等特點，廣泛應用于通信、電力、UPS和服務器電源接口等領域。
電源連接器的工作原理基于精密機械結構與電接觸材料的配合。當插頭與插座對接時，接觸件之間形成穩定的電通路，確保電流持續穩定傳輸。
優質連接器采用特殊接觸材料和結構設計，以降低接觸電阻，減少插拔過程中的磨損，防止電弧和氧化導致的性能下降。
二、電源連接器的技術優勢
電源連接器的核心優勢在于其能夠提供高效安全的電能傳輸。與普通連接器相比，專業電源連接器具有更高的電流承載能力和更低的接觸電阻，從而減少能量損耗和熱量產生。
片簧連接器采用動態接觸設計，即使在振動或沖擊環境下也能保持穩定的電氣連接。這種可靠性對于工業設備和通信基礎設施等關鍵應用尤為重要。
安全性是電源連接器的另一大優勢。多數電源連接器具有絕緣保護、防誤插設計和防觸電保護等功能。
例如，DC電源連接器通過極性設計防止錯誤連接，而IEC連接器則采用接地引腳等安全措施。這些設計顯著降低了使用過程中的安全風險。
現代電源連接器還注重易用性與維護性。許多產品采用鎖扣設計確保連接穩固，同時便于拆卸維護。
如Molex的MultiCat電源連接器系統提供連接器位置保證(CPA)功能，通過咔嗒聲提示正確配接，簡化了安裝流程。
三、多元應用場景分析
電源連接器的應用領域極為廣泛，幾乎覆蓋所有電子設備。在消費電子領域，DC電源連接器、USB連接器廣泛應用于筆記本電腦、手機充電器、數碼相機等設備。
這些應用通常要求連接器具有小巧的體積、良好的易用性和合理的成本。
工業領域?qū)﹄娫催B接器的要求更為嚴苛。工業設備通常需要能夠承受高溫、高濕、振動和腐蝕性環境的連接器解決方案。
片簧連接器因其接觸電阻低、承載電流大等特點，在電力系統、監控設備和工業自動化中得到廣泛應用。這些應用場景中，連接器的可靠性和耐久性比成本更為重要。
在通信與數據中心領域，電源連接器承擔著為服務器、網絡設備和通信系統供電的關鍵任務。
IEC 60320系列的C13/C14和C19/C20連接器是服務器和數據中心機架電源的常見選擇。同時，片簧連接器也在UPS系統和服務器電源接口中發揮重要作用。
交通運輸領域同樣離不開電源連接器，尤其是在汽車電子系統中。電源連接器用于信息娛樂系統、控制單元和照明系統等，需要滿足嚴格的振動、溫度和安全性要求。
四、成本分析與選型要?jiǎng)t
電源連接器的成本結構受多種因素影響，包括材料成本、生產工藝、品牌溢價和認證要求等。根據市場數據，基礎型號的DC電源連接器單價在人民幣0.5元至5元之間，而工業級高功率連接器的價格可能達到幾十甚至幾百元。
在選型過程中，工程師需要綜合考慮多個技術參數。電氣參數是基礎考量因素，包括額定電壓、額定電流和接觸電阻等。
例如，不同型號的DC電源連接器額定電流從500mA到30A不等，需根據設備功耗合理選擇。
機械特性直接影響連接器的使用壽命和可靠性。插拔力、接觸力、插拔次數等參數決定了連接器的機械耐久性。
此外，連接器的尺寸和安裝方式必須與設備設計匹配，如PCB安裝、面板安裝或電纜安裝等。
環境適應性是選型過程中的關鍵考量。工作溫度范圍、防護等級(IP等級)、耐腐蝕性和阻燃等級都應與應用環境相匹配。
例如，戶外設備需要防水防塵的連接器，而工業環境可能要求耐高溫和抗化學腐蝕的產品。
供應鏈因素同樣不容忽視。普遍性原則要求選擇被廣泛使用驗證過的連接器，減少開發風險；采購方便原則建議選擇容易買到、供貨周期短的產品；持續發展原則則要求盡量選擇在可預見的時間內不會停產的元器件。
五、國際與國內主要廠商全景對比
電源連接器市場由多家國際知名廠商和國內領先企業共同主導，它們各自擁有不同的產品特性和市場定位。

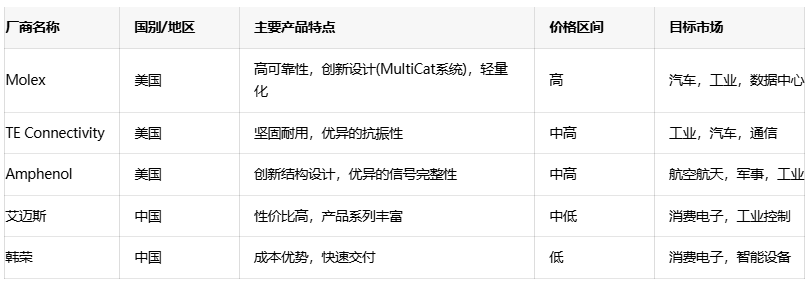

表：主要電源連接器廠商對比
國際品牌如Molex、TE Connectivity和Amphenol在高端市場占據主導地位，它們提供更高可靠性、更完整產品線和全球技術支持，但價格通常比國內品牌高出30%-50%。
這些廠商的產品通常面向汽車、工業和航空航天等對品質要求極高的應用場景。
國內廠商如艾邁斯和韓榮則以更具競爭力的價格和更靈活的服務見長。
隨著技術進步，這些廠商的產品質量正在不斷提升，逐漸向中高端市場滲透。在成本敏感的應用中，國產連接器通常能提供更好的性價比。
六、成本與性能平衡策略
在電源連接器的選型過程中，平衡成本與性能是關鍵挑戰。對于大批量消費類產品，國內廠商提供的連接器往往能夠提供最佳性價比，尤其是當價格成為主要考量因素時。
然而，對于高可靠性應用如汽車電子、工業控制或數據中心設備，國際品牌提供的更高規格產品通常是更明智的選擇。
這些連接器經過嚴格測試驗證，能確保系統長期穩定運行，從整個產品生命周期來看，總體成本可能更低。
環境適應性是另一個重要考量點。如果設備將在極端溫度、高濕度或強振動環境下使用，選擇具有更寬工作溫度范圍和更好機械設計的連接器至關重要。
例如，汽車和工業應用通常要求工作溫度范圍達-40°C至+125°C，而消費電子產品可能只需0°C至+70°C。
供應鏈韌性也應納入決策考量。近年來，全球芯片短缺問題凸顯了供應鏈多元化的重要性。
在選擇電源連接器時，評估供應商的交付能力、地理位置和庫存策略與評估產品技術參數同樣重要。同時，遵循可替代原則，盡量選擇pin to pin兼容品牌比較多的元器件，可以降低供應風險。
電源連接器雖是小元件，卻關乎整個電子產品的安全性與可靠性。選型時需跳出單一價格維度，從產品生命周期、使用環境和技術趨勢全方位考量。在電子設備日益精密復雜的今天，合理的連接器選擇不僅是技術決策，更是戰略決策。
