【導讀】當戰機雷達因互調干擾丟失目標，當5G基站因信號串?dāng)_大規模宕機——三階互調失真（IMD3）已成為現代射頻系統的"沉默殺手"。本文深度解析T/R組件IMD3測試的核心技術與工程陷阱，揭開羅德與施瓦茨矢量網絡分析儀的精準測量秘籍。
1_20250814143551_592.jpg)
一、非線性系統的頻譜災難：互調失真本質探秘
電磁場中的數學幽靈
當頻率為f?=2.1GHz和f?=2.3GHz的雙音信號通過非線性放大器時，將激發如下寄生分量：
\begin{align*}
f_{IM3-} &= 2f_1 - f_2 = 1.9GHz \\
f_{IM3+} &= 2f_2 - f_1 = 2.5GHz
\end{align*}
階數殺傷力排行榜
數1_20250814143957_397.jpg)
二、雙音測試黃金法則：羅德與施瓦茨網分儀實戰指南
四端口網分儀的魔法配置

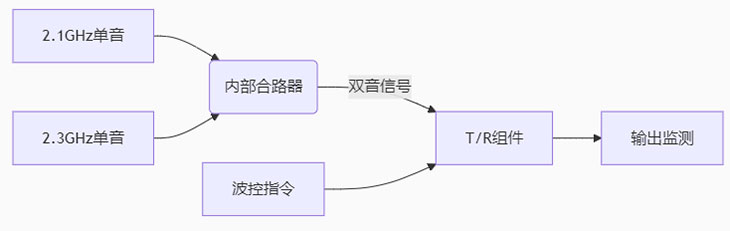

硬件拓?fù)?/span>
Port1/Port3→內部合路器→合成雙音輸入T/R天線口
Port2直連T/R集合口捕獲輸出頻譜
參數配置矩陣
參數項 設置值 物理意義 Center Freq 2.2GHz 雙音中心頻率 Tone Distance 200MHz f?與f?間隔 IMD Sweep Type IMD CW Mode 連續波模式 Power Level +20dBm per tone 單音功率 致命誤差規避
電纜相位差補償：長度誤差1cm引入0.3°相位偏移→IMD3測量偏差2dB
阻抗失配校正：VSWR>1.5時需啟用12項誤差修正模型
三、軍用雷達T/R組件測試實錄：從實驗室到戰場
某型相控陣?yán)走_(dá)實測數據
| 狀態 | IMD3(dBc) | IP3(dBm) | 現象 |
|---|---|---|---|
| 常溫25℃ | -52 | +35 | 符合指標 |
| 高溫85℃ | -47 | +31 | 接收靈敏度下降3dB |
| 振動環境(5g) | -44 | +28 | 波束指向誤差0.3° |
失效根因分析
焊點微裂紋：高溫下GaAs MMIC芯片焊錫蠕變→非線性阻抗突變
偏置網絡振蕩：電源去耦電容ESL過大引發諧振→產生附加IM3分量
電磁泄漏：腔體屏蔽效能＜90dB→外部信號串?dāng)_
結語：IMD3測試——雷達性能的生死防線
在相控陣?yán)走_(dá)萬級T/R通道的協同工作中，-50dBc的IMD3劣化將導致目標定位誤差擴大10倍。唯有通過雙音激勵實測+多物理場耦合分析，方能揪出深藏于材料、結構、電路中的非線性幽靈。當6G邁向太赫茲頻段，量子限域效應下的互調抑制技術，將成為大國射頻爭霸的核心戰場。
