【導讀】在全球節能減排趨勢下，降低電子設備的待機功耗成為技術攻堅的核心課題。AC-DC電源作為電力轉換的關鍵環節，其待機功耗直接影響著能源浪費水平。本文深入解析如何通過初級側調節反激式拓撲、智能控制策略及器件優化，實現待機功率低于5mW甚至趨近于零的技術路徑。
在全球節能減排趨勢下，降低電子設備的待機功耗成為技術攻堅的核心課題。AC-DC電源作為電力轉換的關鍵環節，其待機功耗直接影響著能源浪費水平。本文深入解析如何通過初級側調節反激式拓撲、智能控制策略及器件優化，實現待機功率低于5mW甚至趨近于零的技術路徑。
反激式拓撲：低功耗設計的基石
反激式拓撲憑借結構簡單、成本低廉的優勢，成為低功耗離線電源的首選方案。傳統設計中，光耦器件用于次級側電壓反饋，但其功耗與穩定性問題逐漸顯露?，F(xiàn)代準諧振（QR）反激式控制器通過初級側調節技術，徹底摒棄光耦依賴——利用變壓器偏置繞組的磁反饋形成閉環控制，僅需電阻分壓網絡即可精準調節輸出電壓。以德州儀器UCC28710控制器為例（圖1），其通過檢測諧振谷值電壓實現軟開關，將開關損耗降低40%以上。

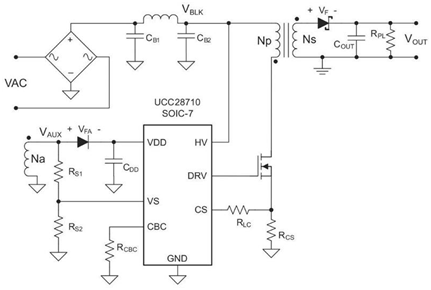

圖1：基于UCC28710的初級側穩壓反激式架構
準諧振技術的核心在于利用電路寄生參數（初級電感與開關節點電容）產生的諧振特性。如圖2所示，當次級電流歸零后，控制器在諧振電壓谷底觸發MOSFET導通，使開關節點電壓從400V降至50V以下，顯著減少開關過程中的能量損耗。這種“谷底開關”機制，可將轉換效率提升至88%以上。

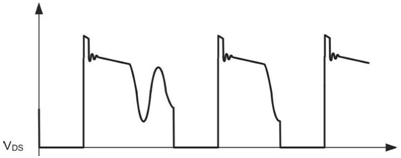

圖2：谷底開關顯著降低電壓應力（Vds為MOSFET漏源電壓）
待機功耗構成與優化路徑
實現極低待機功耗需系統化解決三大能量損耗源：
1. 周期性能量損耗
每個開關周期從輸入源獲取的能量（E_cycle）直接決定待機功耗水平。其計算公式為：
E_{cycle} = 0.5 \times C_{oss} \times V_{bulk}^2 \times f_{sw}
其中，C_oss為MOSFET輸出電容，V_bulk為母線電壓，f_sw為開關頻率。通過將開關頻率降至10kHz以下，UCC28710在空載時的周期損耗可控制在3mW以內。但低頻運行會惡化瞬態響應——當負載突變時，控制器需長達100ms才能檢測到電壓波動。
2. 啟動電路革新
傳統電阻啟動方案在230VAC輸入時產生超過200mW損耗，成為待機功耗的主要短板。革新方案采用耗盡型MOSFET構建有源啟動電路：
上電初期，F(xiàn)ET導通為控制器供電
輸出電壓建立后，F(xiàn)ET被關斷
該設計使啟動損耗從毫瓦級降至微瓦級，配合UCC28710的自適應供電系統，整體待機損耗減少60%。
3. 緩沖網絡與寄生參數治理
TVS緩沖替代RCD網絡：瞬態電壓抑制二極管（TVS）在電壓超過箝位值前幾乎無損耗，較傳統RCD方案效率提升5%
超快恢復二極管選擇：反向恢復時間＜35ns的二極管可減少開關節點震蕩損耗
寄生電容壓縮：通過優化PCB布局與選用低C_oss MOSFET（如Infineon IPA60R280P7），將開關節點總電容控制在150pF以內
零待機功耗的終極方案
突破5mW待機功耗壁壘需要顛覆性技術創新。德州儀器推出的UCC28730+UCC24650芯片組，通過“超低頻運行+智能喚醒”機制實現革命性突破：
關鍵技術突破
32Hz超低頻模式：空載時開關頻率降至32Hz，周期損耗僅0.8mW
跨隔離柵喚醒技術：次級側UCC24650實時監測輸出電壓，當負載接入導致電壓下降3%時，通過變壓器耦合發送喚醒信號
三脈沖加速響應：初級側控制器收到信號后，立即以65kHz頻率發送三個脈沖，在10ms內恢復穩壓輸出

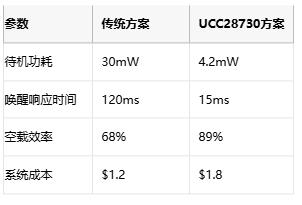

性能對比
工程實踐挑戰與對策
在實際設計中，工程師需平衡多項矛盾因素：
瞬態響應與功耗的博弈
預負載策略：在輸出端添加10kΩ電阻（損耗5mW）可改善動態性能，但會增加待機功耗
自適應頻率調制：根據負載情況動態調整開關頻率，輕載時運行于10kHz，重載時升至130kHz
器件選型準則
MOSFET：優選C_oss＜100pF、Rds(on)＜0.3Ω的CoolMOS（如STF10N65M5）
變壓器：采用TDK PC40材質，漏感控制在2%以內
輸出二極管：超快恢復類型（如ONSemi MUR160），反向恢復時間＜50ns
熱管理設計
在85℃環境溫度下，需確保啟動MOSFET結溫＜110℃
使用3M導熱膠將控制器與PCB銅箔區域緊密貼合，熱阻降至15℃/W
行業應用與未來展望
目前，該技術已在智能手機充電器（如小米120W快充）、智能家居網關等場景實現商用。歐盟ErP指令要求2026年后所有外置電源待機功耗＜5mW，這將推動相關方案快速普及。未來，隨著GaN器件與數字控制技術的融合，AC-DC電源有望在保持零待機損耗的同時，將功率密度提升至30W/in3，為能源革命注入新動能。
