【導讀】波峰焊是指將熔化的軟釬焊料（鉛錫合金），經電動泵或電磁泵噴流成設計要求的焊料波峰，亦可通過向焊料池注入氮?dú)鈦?lái)形成，使預先裝有元器件的印制板通過焊料波峰，實現元器件焊端或引腳與印制板焊盤之間機械與電氣連接的軟釬焊。
波峰焊是指將熔化的軟釬焊料（鉛錫合金），經電動泵或電磁泵噴流成設計要求的焊料波峰，亦可通過向焊料池注入氮?dú)鈦?lái)形成，使預先裝有元器件的印制板通過焊料波峰，實現元器件焊端或引腳與印制板焊盤之間機械與電氣連接的軟釬焊。
波峰焊隨著人們對環境保護意識的增強有了新的焊接工藝。以前采用的是錫鉛合金，但是鉛是重金屬對人體有很大的傷害。于是促生了無鉛工藝，采用錫銀銅合金和特殊的助焊劑，而且焊接時需要更高的預熱溫度。
回流焊技術在電子制造領域并不陌生，我們電腦內使用的各種板卡上的元件都是通過這種工藝焊接到線路板上的，這種設備的內部有一個加熱電路，將空氣或氮?dú)饧訜岬阶銐蚋叩臏囟群蟠迪蛞呀?jīng)貼好元件的線路板，讓元件兩側的焊料融化后與主板粘結。這種工藝的優勢是溫度易于控制，焊接過程中還能避免氧化，制造成本也更容易控制。
由于電子產品PCB板不斷小型化的需要，出現了片狀元件，傳統的焊接方法已不能適應需要。起先，只在混合集成電路板組裝中采用了回流焊工藝，組裝焊接的元件多數為片狀電容、片狀電感，貼裝型晶體管及二極管等。隨著SMT整個技術發展日趨完善，多種貼片元件（SMC）和貼裝器件（SMD）的出現，作為貼裝技術一部分的回流焊工藝技術及設備也得到相應的發展，其應用日趨廣泛，幾乎在所有電子產品領域都已得到應用。
波峰焊和回流焊工藝順序，其實從線路板組裝原理順序就能得知，線路板的組裝順序是先組裝小元件再組裝大元件。貼片元件比插件元件小的多，線路板組裝是按照從小到大的組裝順序，所以肯定是先回流焊再波峰焊。下面來給大先分享下回流焊和波峰焊的工藝流程。
（1）回流焊工藝流程
回流焊加工的是表面貼裝板，其流程比較復雜，可分為兩種：?jiǎn)蚊尜N裝、雙面貼裝。
A：?jiǎn)蚊尜N裝：預涂錫膏→貼片（分為手工貼裝和機器自動貼裝）→回流焊→檢查及電測試。
B：雙面貼裝：A面預涂錫膏→貼片（分為手工貼裝和機器自動貼裝）→回流焊→B面預涂錫膏→貼片（分為手工貼裝和機器自動貼裝）→回流焊→檢查及電測試。

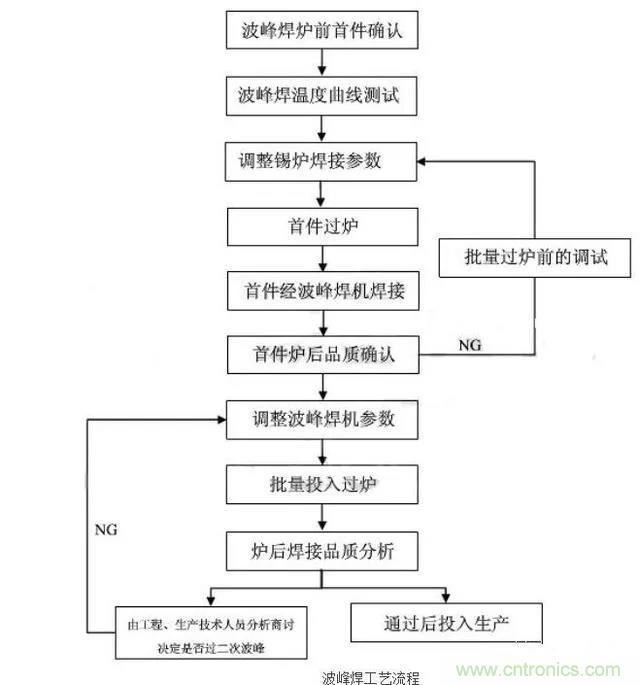

（2）波峰焊工藝流程
將元件插入相應的元件孔中→預涂助焊劑→預烘（溫度90-1000C，長度1-1.2m）→波峰焊（20-2400C）→切除多余插件腳→檢查。
回流焊接的貼片元器件都是比較小的引腳貼裝在線路板上的元器件，波峰焊接的都是比較大的有引腳的插件元件，插件元件是插裝在線路板上占用的空間相對比較大。如果先波峰焊工藝，那么貼片元件的回流焊接工藝就無法完成。按照線路板元件組裝順序，是先回流焊再波峰焊。
