AD8494/AD8495/AD8496/AD8497 均為易于使用的J型和K型熱電偶放大器。這些放大器將熱電偶結點產生的小電壓轉換為模數轉換器(ADC)或微控制器易于讀取的信號。從熱電偶到放大器輸出端的增益約為5 mV/°C。
AD849x利用片上溫度傳感器執行冷結補償。熱電偶可在寬環境溫度范圍內進行精確測量。
AD849x內置一個高精度儀表放大器。該放大器具有高共模抑制性能，能夠抑制長引線熱電偶可能會拾取的共模噪聲。如需額外保護，該放大器的高阻抗輸入端允許輕松添加額外的濾波措施。
AD849x支持寬電源電壓范圍。在5V單電源下，AD849x可以覆蓋近1000度的熱電偶溫度范圍。在3V電源下，它可以直接與低電源電壓ADC接口。它也可以采用高達±18V的電源供電，支持要求寬共模輸入范圍的工業系統。
無論采用何種電源軌，AD849x都能輕松測量負溫度。可以利用基準引腳上的電壓調整0°C輸出，這就為調整AD849x輸出范圍以適應ADC提供了靈活性。
穩定的輸入設計可以處理各種實際連接狀況。AD849x可以承受遠高于電源軌的輸入電壓。例如，采用±5 V電源供電時，輸入端的電壓即使達到±35 V也保證不會損壞該器件。最小及最大輸入偏置電流特性有利于熱電偶開路故障檢測。
AD849x采用8引腳MSOP封裝，完全符合RoHS標準。

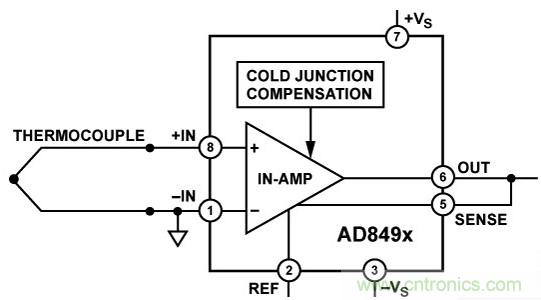

功能框圖
特性
●集成冷結補償
●5-m V/°C 輸出，單電源工作，電源電壓可低至2.7V，并提供軌到軌輸出
●高阻抗差分輸入
●基準引腳提供失調調整功能
●寬電源電壓范圍：2.7V至±18 V
●高增益精度：0.1%
●低功耗：180?A靜態電源電流
●高共模抑制：0.1°C/V
應用
--J 或K型熱電偶
--烤箱溫度測量
--廢氣溫度檢測
